Turbocharger - Component Location
WARNING: This page is about a different variant/trim than selected.

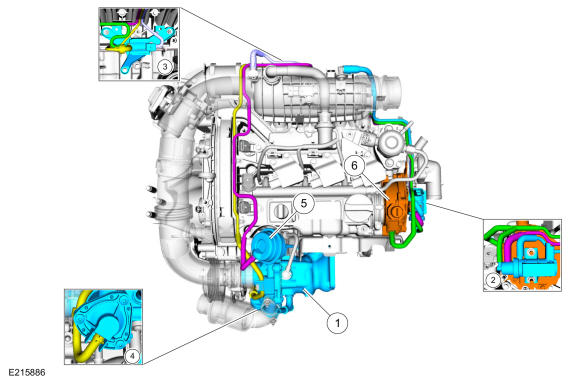

1.0L EcoBoost
| Item | Description |
|---|---|
| 1 | Turbocharger |
| 2 | Wastegate control valve solenoid |
| 3 | Turbocharger bypass valve solenoid (if equipped) |
| 4 | Turbocharger bypass valve (part of the turbocharger) |
| 5 | Wastegate actuator (part of the turbocharger) |
| 6 | Vacuum pump |

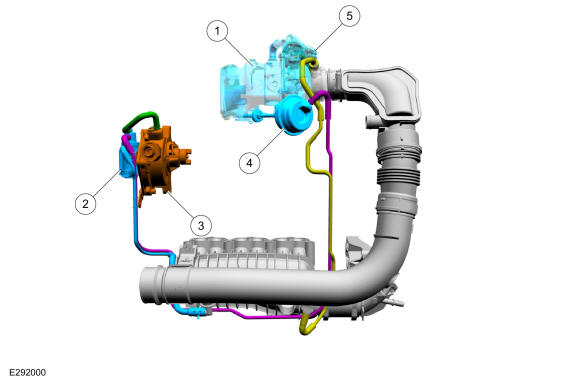

1.0L Ecoboost Without Bypass Valve Solenoid
| Item | Description |
|---|---|
| 1 | Turbocharger |
| 2 | Wastegate control valve solenoid |
| 3 | Vacuum pump |
| 4 | Wastegate actuator (part of the turbocharger) |
| 5 | Turbocharger bypass valve (part of the turbocharger) |

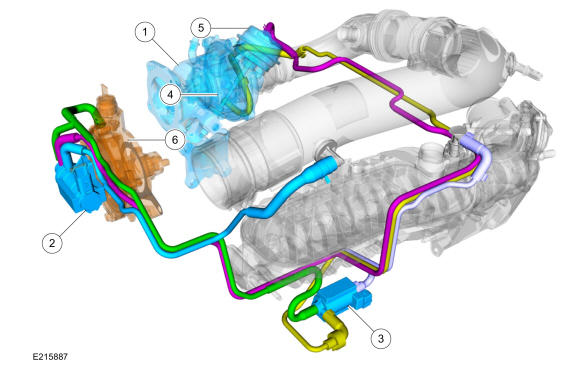

1.0L EcoBoost With Bypass Valve Solenoid
| Item | Description |
|---|---|
| 1 | Turbocharger |
| 2 | Wastegate control valve solenoid |
| 3 | Turbocharger bypass valve solenoid |
| 4 | Turbocharger bypass valve (part of the turbocharger) |
| 5 | Wastegate actuator (part of the turbocharger) |
| 6 | Vacuum pump |
