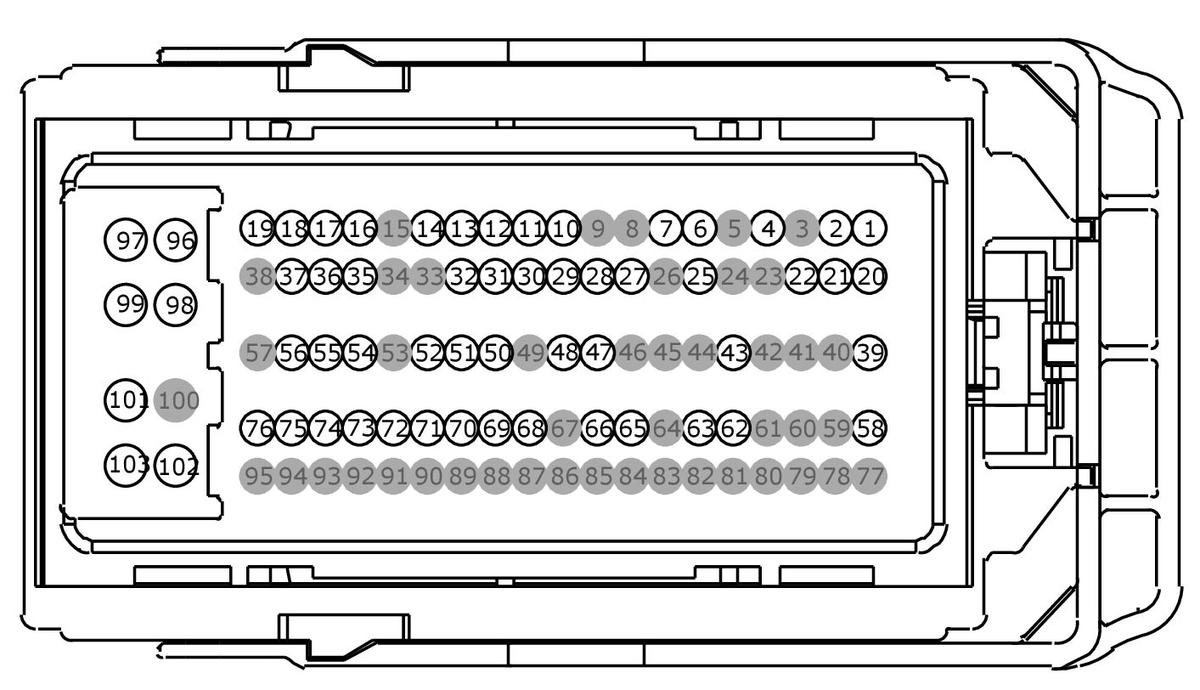

Connector End View (C1381B) - POWERTRAIN CONTROL MODULE (PCM)
Connector: C1381B
Description
POWERTRAIN CONTROL MODULE (PCM)
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE233 (WH-OG) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) | |
| 2 | CE302 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) | |
| 3 | * | * | Not Used | |
| 4 | VE203 (VT) | 20 | CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) | |
| 5 | * | * | Not Used | |
| 6 | CE904 (GN-VT) | 18 | SWITCH - CLUTCH PEDAL CRUISE CONTROL DEACTIVATOR | |
| 7 | RE406 (GY-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | LE137 (BU-GY) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPVREF2) | |
| 11 | LE424 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (VREF) | |
| 12 | LE136 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION (APP) SENSOR (APPVREF1) | |
| 13 | LE423 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) | |
| 14 | LE150 (BN-WH) | 18 | CTRL MOD. - POWERTRAIN # BOOST PRESSURE SENSOR + | |
| 15 | * | * | Not Used | |
| 16 | RE230 (WH-VT) | 18 | FUEL TANK PRESSURE (FTP) SENSOR RETURN | |
| 17 | RET71 (GY-BN) | 18 | CTRL MOD. - POWERTRAIN # SENSOR GEAR NEUTRAL - | |
| 18 | RE407 (YE-VT) | 20 | POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) | |
| 19 | RE804 (GY-BN) | 18 | SENSOR - INTAKE AIR TEMPERATURE (IAT) | |
| 20 | CE114 (GN-BU) | 18 | CTRL MOD. - # TRIGGER SIGNAL | |
| 21 | CDC79 (GN-BN) | 18 | CTRL MOD. - BODY # VOLTAGE QUALITY MODULE FEED | |
| 22 | CE113 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # EVAPORATIVE EMISSION (EVAP) PURGE VALVE | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | VET71 (GN-VT) | 20 | MONITOR - FUEL PUMP (FPM) | |
| 26 | * | * | Not Used | |
| 27 | CE515 (YE-GY) | 18 | CTRL MOD. - POWERTRAIN # FUEL PUMP CONTROL MODULE (FPM - FPDM) | |
| 28 | CE436 (VT-OG) | 20 | CTRL MOD. -WAKE UP PCM | |
| 29 | CR115 (BN) | 18 | MONITOR - FUEL PUMP (FPM) | |
| 30 | CE903 (BU-OG) | 18 | SWITCH - CLUTCH PEDAL POSITION # BOTTOM OF TRAVEL (CPP-BT) | |
| 31 | CET47 (BU) | 20 | SWITCH - REVERSE (RS) | |
| 32 | VE804 (GN-BN) | 18 | SENSOR - CHARGE AIR COOLER TEMPERATURE (CACT) | |
| 33 | * | * | Not Used | |
| 34 | * | * | Not Used | |
| 35 | RE137 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPRTN2) | |
| 36 | RE136 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION (APP) SENSOR (APPRTN1) | |
| 37 | RE710 (WH-BN) | 18 | CTRL MOD. - SENSOR REFRIGERANT PRESSURE | |
| 38 | * | * | Not Used | |
| 39 | VE225 (YE-OG) | 20 | CTRL MOD. - FUEL PUMP # FUEL PUMP (FP) ASSEMBLY (FPPWR) | |
| 40 | * | * | Not Used | |
| 41 | * | * | Not Used | |
| 42 | * | * | Not Used | |
| 43 | CDC12 (YE) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | |
| 44 | * | * | Not Used | |
| 45 | * | * | Not Used | |
| 46 | * | * | Not Used | |
| 47 | CDC35 (BU-WH) | 20 | SWITCH - IGNITION # START | |
| 48 | CDC34 (WH-OG) | 20 | FUSE OR CIRCUIT BREAKER | |
| 49 | * | * | Not Used | |
| 50 | VDN08 (VT-BN) | 20 | CTRL MOD. - LIN BUS # ACTIVE GRILLE SHUTTER MODULE | |
| 51 | VE750 (GN-BU) | 20 | SENSOR - AMBIENT TEMP. | |
| 52 | VH433 (VT-OG) | 20 | TRANSDUCER - A/C PRESSURE | |
| 53 | * | * | Not Used | |
| 54 | VE702 (BU-WH) | 20 | SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) | |
| 55 | VE701 (YE-OG) | 20 | SENSOR - ACCELERATOR PEDAL POSITION (APP1) | |
| 56 | VE731 (YE-GN) | 18 | SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) | |
| 57 | * | * | Not Used | |
| 58 | CE302 (YE-BU) | 20 | CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) | |
| 59 | * | * | Not Used | |
| 60 | * | * | Not Used | |
| 61 | * | * | Not Used | |
| 62 | CDC54 (WH-GN) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | |
| 63 | VET72 (GY-BU) | 20 | SENSOR - GEAR NEUTRAL #2 | |
| 64 | * | * | Not Used | |
| 65 | CES09 (VT-OG) | 20 | SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) + | |
| 66 | CCB08 (VT-WH) | 20 | SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) | |
| 67 | * | * | Not Used | |
| 68 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 69 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 70 | VCA36 (YE-GN) | 18 | CTRL MOD. - BRAKE BOOSTER CONTROL VALVE + | |
| 71 | VE727 (BU-BN) | 18 | CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE (FRP) SENSOR | |
| 72 | VE763 (YE) | 20 | SENSOR - CRANKCASE VENTILATION MONITOR (CVM) | |
| 73 | VE922 (VT-GN) | 18 | FUEL TANK PRESSURE (FTP) | |
| 74 | VE805 (GN-BN) | 18 | SENSOR - TURBOCHARGER BOOST PRESSURE (TCBP) | |
| 75 | VE740 (VT-GY) | 18 | SENSOR - INTAKE AIR TEMPERATURE (IAT) | |
| 76 | VE772 (YE-BU) | 18 | SENSOR - CLUTCH MASTER CYLINDER 1 (CPP1) | |
| 77 | * | * | Not Used | |
| 78 | * | * | Not Used | |
| 79 | * | * | Not Used | |
| 80 | * | * | Not Used | |
| 81 | * | * | Not Used | |
| 82 | * | * | Not Used | |
| 83 | * | * | Not Used | |
| 84 | * | * | Not Used | |
| 85 | * | * | Not Used | |
| 86 | * | * | Not Used | |
| 87 | * | * | Not Used | |
| 88 | * | * | Not Used | |
| 89 | * | * | Not Used | |
| 90 | * | * | Not Used | |
| 91 | * | * | Not Used | |
| 92 | * | * | Not Used | |
| 93 | * | * | Not Used | |
| 94 | * | * | Not Used | |
| 95 | * | * | Not Used | |
| 96 | GD120 (BK-GN) | 16 | GROUND - FENDER FRONT LEFT (PWRGND) | |
| 97 | GD120 (BK-GN) | 16 | GROUND - FENDER FRONT LEFT (PWRGND) | |
| 98 | GD120 (BK-GN) | 16 | GROUND - FENDER FRONT LEFT (PWRGND) | |
| 99 | GD120 (BK-GN) | 15 | GROUND - FENDER FRONT LEFT (PWRGND) | |
| 100 | * | * | Not Used | |
| 101 | CBB08 (GY-YE) | 14 | FUSE OUTPUT OR CIRCUIT BREAKER (VPWR) | |
| 102 | CBB08 (GY-YE) | 14 | FUSE OUTPUT OR CIRCUIT BREAKER (VPWR) | |
| 103 | CBB08 (GY-YE) | 15 | FUSE OUTPUT OR CIRCUIT BREAKER (VPWR) |
