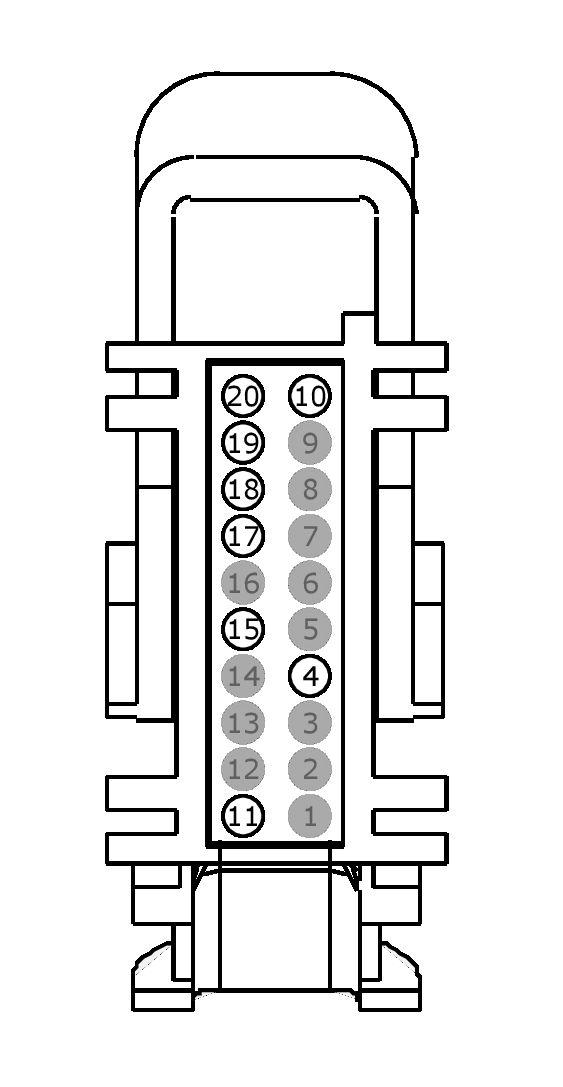

Connector End View (C2280H) - BODY CONTROL MODULE (BCM)
Connector: C2280H
Description
BODY CONTROL MODULE (BCM)
Color
Harness
14335
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | VLN30 (BN-GN) | 22 | LED LAMPS POWER | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | VRT22 (GY-BN) | 22 | CTRL MOD. - PASSIVE ANTI THEFT TRANSCEIVER LIN BUS | |
| 11 | CLN27 (WH-BN) | 20 | CTRL MOD. - DIMMER INSTRUMENT | without roof opening panel |
| 11 | VLN33 (GY-VT) | 20 | LAMP - DOME FRONT # DIM REAR | with roof opening panel |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | VLN30 (BN-GN) | 22 | LIN - MASTER | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | SBP21 (GY-RD) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 20 | VLN04 (VT-GY) | 22 | CTRL MOD. - DIMMER INSTRUMENT |
