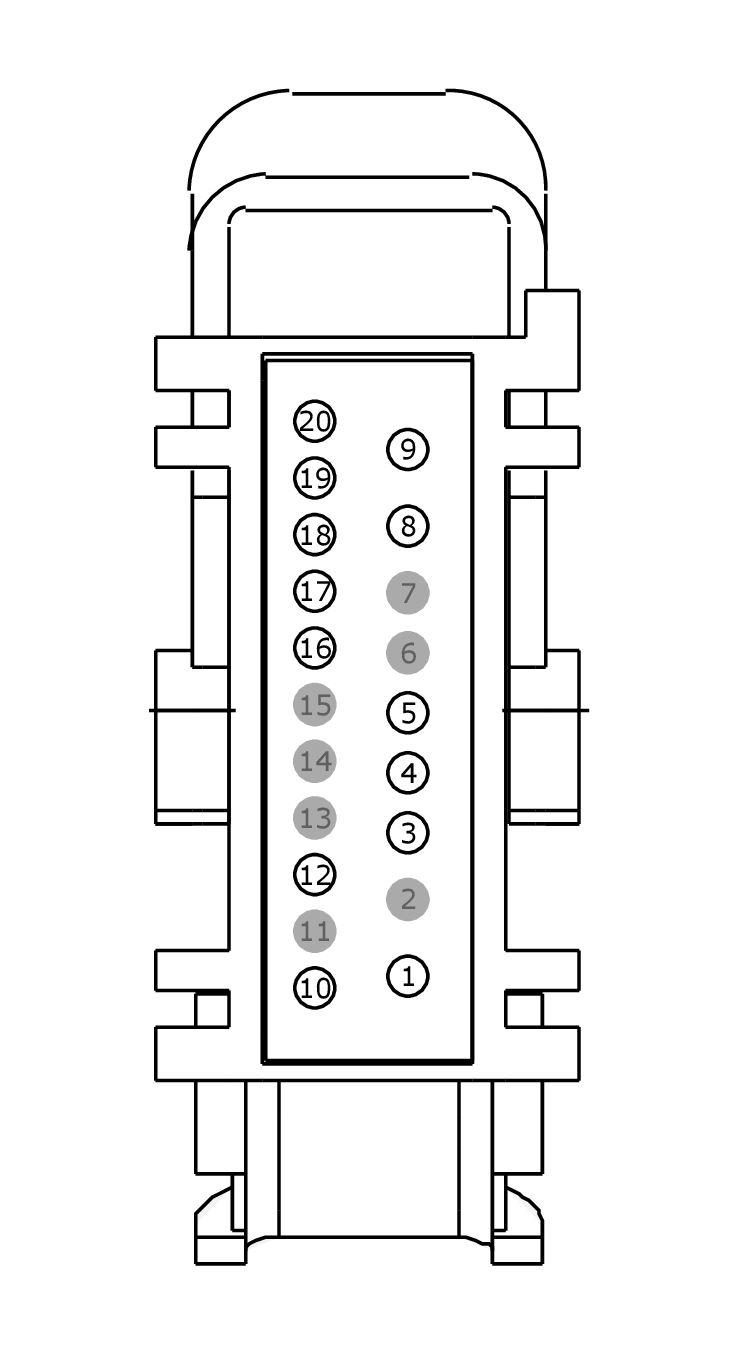

Connector End View (C2280F) - BODY CONTROL MODULE (BCM)
Connector: C2280F
Description
BODY CONTROL MODULE (BCM)
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBP19 (BN-WH) | 12 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | SBR08 (VT-RD) | 22 | FUSE OR CIRCUIT BREAKER | with IA |
| 3 | SBP24 (VT-RD) | 18 | FUSE OR CIRCUIT BREAKER | without IA |
| 4 | CBP02 (GN) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 5 | SBP27 (BU-RD) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | SBP06 (BN-RD) | 14 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 9 | CBP80 (OG-BK) | 14 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 10 | CBP18 (GY-OG) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 11 | * | * | Not Used | |
| 12 | CBP17 (BN-GN) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | SBP08 (VT-RD) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 17 | CBP04 (YE) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 17 | CBR16 (WH-BN) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER | with lane keeping system |
| 18 | SBP07 (WH-RD) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 19 | CHS72 (YE-BU) | 18 | CTRL MOD. - HEATER STEERING WHEEL # HEATER ELEMENT | |
| 20 | SBP26 (YE-RD) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER |
