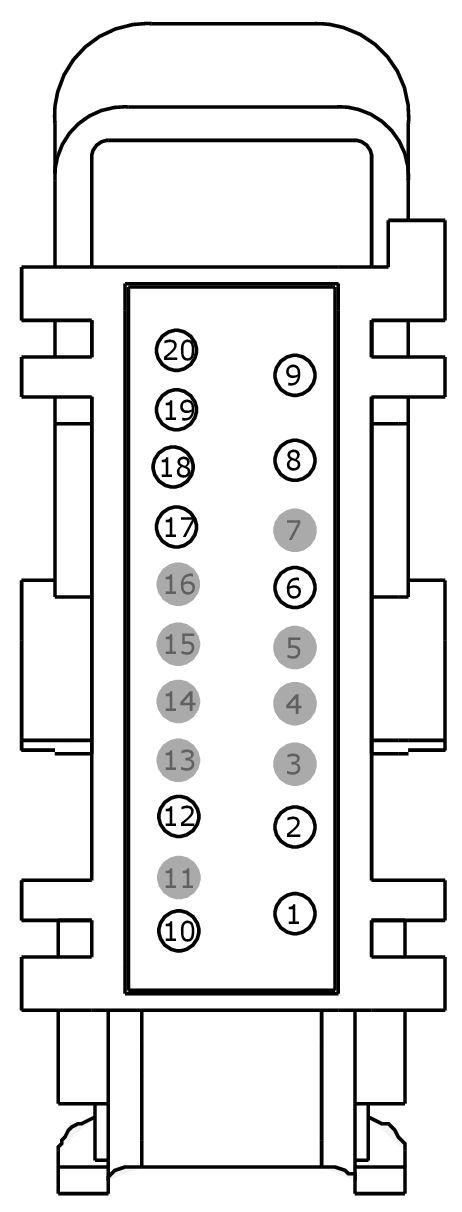

Connector End View (C2280E) - BODY CONTROL MODULE (BCM)
Connector: C2280E
Description
BODY CONTROL MODULE (BCM)
Color
Harness
14014
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPL11 (GY-BN) | 14 | CTRL MOD. - DOOR LOCK # ALL LOCK | |
| 2 | GD140 (BK-GY) | 12 | GROUND - COWL SIDE/PILLAR A RIGHT # 3RD POINT | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | SBP06 (BN-RD) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 7 | * | * | Not Used | |
| 8 | CPL53 (WH-OG) | 14 | CTRL MOD. - DOOR LOCK # REAR DRIVER SIDE UNLOCK (INCL.SLIDING DOOR) | |
| 9 | VE225 (YE-BU) | 12 | FUEL PUMP RELAY - VPWR FUEL | |
| 10 | CPL51 (WH-OG) | 14 | CTRL MOD. - DOOR LOCK # DRIVER UNLOCK | |
| 11 | * | * | Not Used | |
| 12 | CPL17 (YE-VT) | 20 | CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID/CARGO UNLOCK | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | CBP85 (YE) | 20 | FUSE OR CIRCUIT BREAKER | |
| 18 | CBP60 (YE-VT) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 19 | CLS10 (GN-BN) | 20 | CTRL MOD. - REVERSE RIGHT | |
| 20 | CLS11 (GY-VT) | 20 | CTRL MOD. - REVERSE LEFT |
