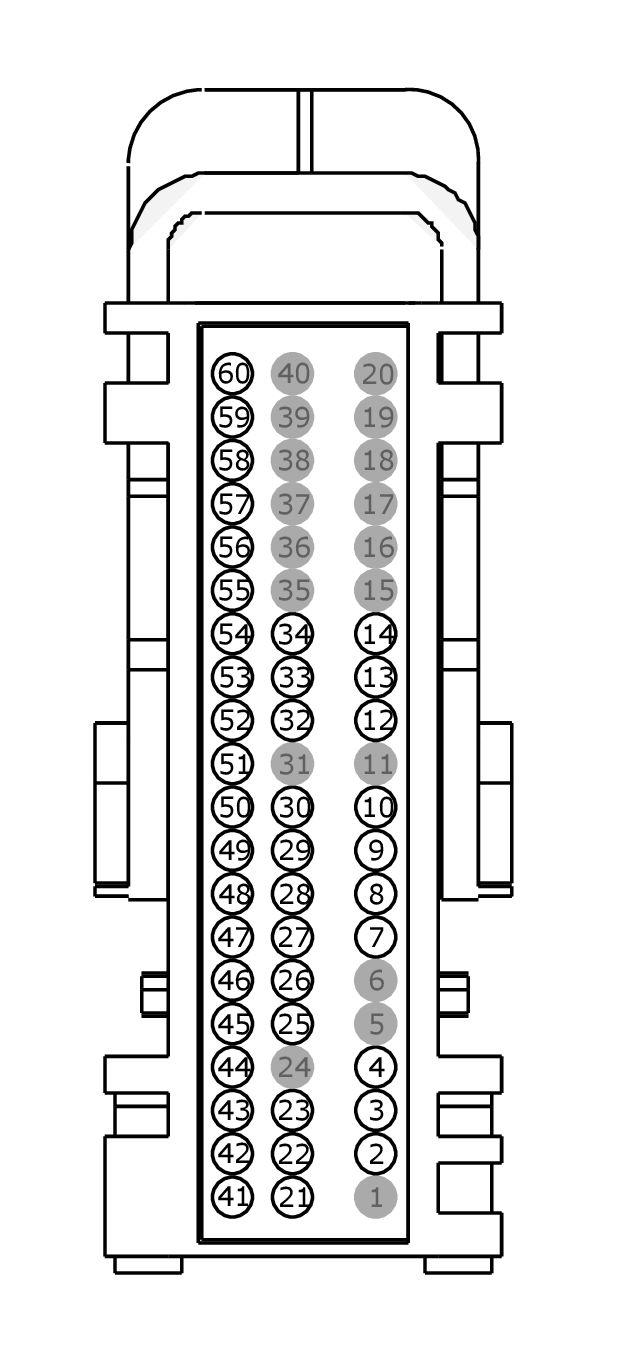

Connector End View (C2280C) - BODY CONTROL MODULE (BCM)
Connector: C2280C
Description
BODY CONTROL MODULE (BCM)
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CRD04 (BN-GN) | 22 | INDICATOR - HEATER REAR WINDOW | |
| 3 | VMC34 (WH) | 22 | CTRL MOD. - STEERING WHEEL MODULE LIN BUS | |
| 4 | VLF25 (GN-VT) | 22 | CTRL MOD. - LIGHT SWITCH LIN BUS | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 7 | VDB08 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | with lane keeping system |
| 8 | VDB09 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | with lane keeping system |
| 8 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 9 | VH406 (VT-BN) | 22 | SENSOR - A/C EVAPORATOR TEMPERATURE (ACET) | |
| 10 | CH434 (GY-YE) | 22 | SWITCH - CLIMATE MODE # AC | |
| 11 | * | * | Not Used | |
| 12 | CLN17 (BN) | 20 | SWITCH - IP/SWITCH ILLUMINATION | |
| 13 | CPL88 (VT) | 22 | CTRL MOD. - PASSENGER DOOR LOCK INDICATOR | |
| 14 | CLN17 (BN) | 22 | SWITCH - IP/SWITCH ILLUMINATION | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | CLN40 (BN-WH) | 18 | INTERIOR LIGHT DIMMING RETURN | with Footwell Illumination |
| 21 | VLN33 (GY-VT) | 22 | CTRL MOD. - INTERIOR/COURTESY LAMP DIMMING (THEATRE) | |
| 22 | CBP28 (GN-BN) | 22 | START / STOP SWITCH 2 | |
| 23 | VLN52 (WH-GN) | 22 | CTRL MOD. - AUTOLAMP SENSOR | |
| 24 | * | * | Not Used | |
| 25 | CMC25 (WH-VT) | 22 | SWITCH - PARKING BRAKE | |
| 26 | CPL13 (BN-GN) | 22 | CTRL MOD. - DOOR LOCK # ALL UNLOCK | |
| 27 | CLS32 (BN-YE) | 22 | SWITCH - HAZARD | |
| 28 | CBP27 (RD) | 22 | START / STOP SWITCH 1 | |
| 29 | RH107 (GN-BU) | 22 | CTRL MOD. - SIGNAL RETURN | |
| 30 | GD133 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 31 | * | * | Not Used | |
| 32 | CH217 (BN) | 20 | CTRL MOD. - BLOWER REQUEST | |
| 33 | CYD03 (BN-YE) | 22 | CTRL MOD. - DC/DC CONVERTER # DC ENABLE (DCE) | |
| 34 | VRT23 (VT-GY) | 22 | TRANSCEIVER - PASSIVE ANTI THEFT (IMMOBILIZER) # RX DATA (RX_IN) | |
| 35 | * | * | Not Used | |
| 36 | * | * | Not Used | |
| 37 | * | * | Not Used | |
| 38 | * | * | Not Used | |
| 39 | * | * | Not Used | |
| 40 | * | * | Not Used | |
| 41 | CET52 (GN) | 20 | SWITCH - TRANSMISSION PARK DETECT | |
| 42 | LYA03 (YE-VT) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR + | |
| 43 | CDC32 (BN-YE) | 18 | SWITCH - IGNITION # RUN | |
| 44 | CDC33 (VT-GN) | 22 | SWITCH - IGNITION # RUN; ACCESSORY | |
| 45 | CRD08 (GN-OG) | 22 | SWITCH - HEATER FRONT WINDOW | |
| 46 | CDC30 (BU-GY) | 22 | SWITCH - IGNITION # KEY IN | |
| 47 | CRW10 (BU-GN) | 22 | SWITCH - FRONT WIPER LOW | |
| 48 | * | * | Not Used | |
| 49 | * | * | Not Used | |
| 50 | CRH02 (BU-WH) | 22 | SWITCH - HORN | |
| 51 | * | * | Not Used | |
| 52 | * | * | Not Used | |
| 53 | CHP01 (BU) | 22 | CTRL MOD. - PTC HEATER # HEATER | |
| 54 | VRT24 (YE-OG) | 22 | TRANSCEIVER - PASSIVE ANTI THEFT (IMMOBILIZER) # TX CNTRL | |
| 55 | VPL56 (BU-GY) | 22 | RECEIVER - REMOTE RF | |
| 56 | * | * | Not Used | |
| 57 | * | * | Not Used | |
| 58 | * | * | Not Used | |
| 59 | * | * | Not Used | |
| 60 | * | * | Not Used |
