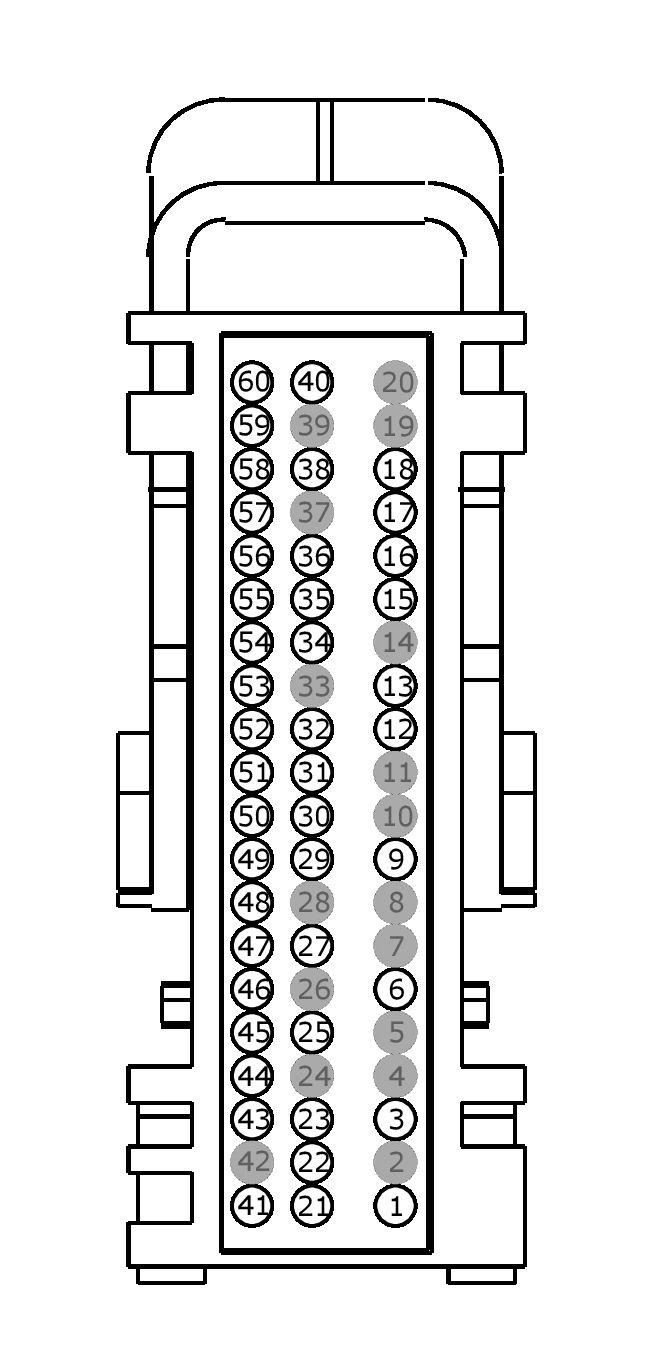

Connector End View (C2280B) - BODY CONTROL MODULE (BCM)
Connector: C2280B
Description
BODY CONTROL MODULE (BCM)
Color
Harness
14014
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLS45 (VT-GN) | 22 | CTRL MOD. - PARK LAMP LEFT REAR | with door modules |
| 1 | CLS45 (VT-GN) | 20 | CTRL MOD. - PARK LAMP LEFT REAR | without door modules |
| 2 | * | * | Not Used | |
| 3 | CLS27 (GN-OG) | 18 | CTRL MOD. - TURN LAMP RIGHT REAR | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | CLS23 (GY-OG) | 18 | CTRL MOD. - TURN LAMP LEFT REAR | 4 door with door modules |
| 6 | CLS27 (GN-OG) | 18 | CTRL MOD. - TURN LAMP LEFT REAR | except 4 door with door modules |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | CLS45 (BK-BU) | 20 | CTRL MOD. - STOP LAMP RIGHT REAR | 5 door |
| 9 | CLS44 (BK-BU) | 18 | CTRL MOD. - STOP LAMP RIGHT REAR | 4 door |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | CLS45 (BN-YE) | 20 | CTRL MOD. - STOP LAMP LEFT REAR | 5 door |
| 12 | CLS44 (BN-YE) | 18 | CTRL MOD. - STOP LAMP LEFT REAR | 4 door |
| 13 | CLS45 (VT-GN) | 22 | CTRL MOD. - PARK LAMP RIGHT REAR | with door modules |
| 13 | CLS45 (VT-GN) | 20 | CTRL MOD. - PARK LAMP RIGHT REAR | without door modules |
| 14 | * | * | Not Used | |
| 15 | CLS17 (YE-GY) | 20 | CTRL MOD. - STOP HIGH MOUNT | |
| 16 | CPL41 (GN-BU) | 22 | SWITCH - LATCH REAR PASSENGER SIDE # UNLOCK | |
| 17 | CR115 (BN) | 20 | MONITOR - FUEL PUMP (FPM) | |
| 18 | CPL77 (BU-GN) | 22 | CTRL MOD. - PASSENGER DOOR LOCK SW ILLU. | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | CLS04 (YE-VT) | 20 | CTRL MOD. - LICENSE PLATE | |
| 22 | CRD02 (BN-BU) | 22 | CTRL MOD. - RELAY HEATER REAR WINDOW | |
| 23 | CPK29 (GY-BU) | 20 | SWITCH - KEYLESS KEYPAD LINE A | |
| 24 | * | * | Not Used | |
| 25 | CPL39 (YE) | 22 | SWITCH - LATCH REAR PASSENGER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 26 | * | * | Not Used | |
| 27 | CPK30 (VT-GN) | 20 | SWITCH - KEYLESS KEYPAD LINE B | |
| 28 | * | * | Not Used | |
| 29 | RMC32 (GN-BU) | 20 | CTRL MOD. - SENSOR FUEL LEVEL | |
| 30 | CPK28 (WH-BN) | 20 | CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION | |
| 31 | CPK31 (YE-GN) | 20 | SWITCH - KEYLESS KEYPAD LINE C | |
| 32 | VMP35 (WH-BU) | 22 | CTRL MOD. - IMAGE PROCESSING MODULE B LIN BUS | |
| 33 | * | * | Not Used | |
| 34 | CPL35 (BU) | 22 | SWITCH - LATCH PASSENGER # UNLOCK | |
| 35 | CPL38 (VT) | 22 | SWITCH - LATCH REAR DRIVER SIDE # UNLOCK | |
| 36 | CPK14 (BN) | 22 | SWITCH - CENTRAL UNLOCK DRIVER | |
| 37 | * | * | Not Used | |
| 38 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 39 | * | * | Not Used | |
| 40 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 41 | CDC64 (WH-BU) | 20 | RELAY - RUN ACCESSORY | |
| 42 | * | * | Not Used | |
| 43 | CRW02 (GY-BU) | 22 | CTRL MOD. - REAR WIPER | |
| 44 | CPL36 (GN) | 22 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 45 | CPL26 (GN-VT) | 22 | SWITCH - LATCH DRIVER # AJAR | |
| 46 | CPL31 (WH) | 22 | SWITCH - LATCH PASSENGER # AJAR | |
| 47 | CPL44 (YE-OG) | 22 | SWITCH - LIFTGATE/DECKLID/CARGO # AJAR | |
| 48 | * | * | Not Used | |
| 49 | CPL45 (BN) | 22 | SWITCH - LIFTGATE/DECKLID RELEASE | |
| 50 | * | * | Not Used | |
| 51 | * | * | Not Used | |
| 52 | * | * | Not Used | |
| 53 | VMC11 (YE-VT) | 20 | SENSOR - FUEL LEVEL (FLI) | |
| 54 | * | * | Not Used | |
| 55 | CPL30 (GN-VT) | 22 | SWITCH - LATCH DRIVER # UNLOCK | |
| 56 | * | * | Not Used | |
| 57 | * | * | Not Used | |
| 58 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 59 | * | * | Not Used | |
| 60 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
