Connector End View (C2247) - IN-VEHICLE TEMPERATURE/HUMIDITY SENSOR
Connector: C2247
Description
IN-VEHICLE TEMPERATURE/HUMIDITY SENSOR
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CH103 (BU-WH) | 22 | CTRL MOD. - CLIMATE # I.T.S. ASPIRATOR MOTOR | |
| 2 | * | * | Not Used | |
| 3 | RH103 (GY) | 22 | CTRL MOD. - CLIMATE # I.T.S. ASPIRATOR MOTOR | |
| 4 | VH414 (GN-BU) | 22 | SENSOR - INCAR TEMP. | |
| 5 | VH413 (WH-BU) | 22 | SENSOR - HUMIDITY | |
| 6 | VH414 (GN-BU) | 22 | SENSOR - INCAR TEMP. |
| Available Pigtail Kits | |

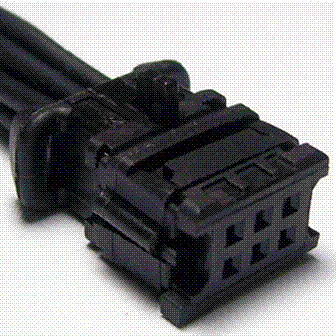

| Pigtail Kit Part Number WPT-1334 |
Service Part Number: DU2Z-14S411-FA Gauge: 18 Pin material: Tin (greased) Cavities: 6 Vehicle Uses Sensor - EATC In Car Temperature |
