Connector End View (C2195) - START/STOP SWITCH
Connector: C2195
Description
START/STOP SWITCH
Color
BK
Harness
14180
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLN17 (BN) | 22 | SWITCH - IP/SWITCH ILLUMINATION | |
| 2 | * | * | Not Used | |
| 3 | CBP28 (RD) | 22 | START / STOP SWITCH 1 | |
| 4 | CBP28 (GN-BN) | 22 | START / STOP SWITCH 2 | |
| 5 | * | * | Not Used | |
| 6 | SBP24 (VT-RD) | 22 | FUSE OR CIRCUIT BREAKER |

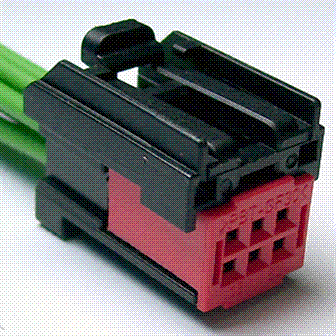

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1237 |
Service Part Number: 3U2Z-14S411-PNB Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Switch - Hazard Warning Switch - Message Center Switch - Start/Stop |
