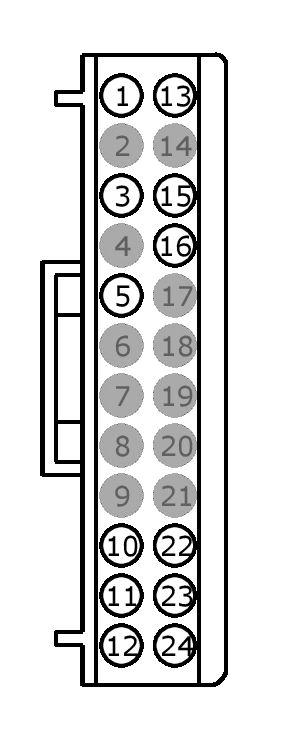

Connector End View (C2153B) - REMOTE FUNCTION ACTUATOR (RFA) MODULE
Connector: C2153B
Description
REMOTE FUNCTION ACTUATOR (RFA) MODULE
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPK20 (BN-GN) | 20 | SWITCH - HANDLE LOCK PASSENGER | |
| 2 | * | * | Not Used | |
| 3 | CPK19 (BU-GN) | 22 | SWITCH - HANDLE LOCK DRIVER | |
| 4 | * | * | Not Used | |
| 5 | CPK23 (YE-VT) | 22 | SWITCH - HANDLE UNLOCK DRIVER | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | VPK04 (BU-OG) | 20 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE FRONT PASSENGER SIDE + | |
| 11 | VPK07 (VT) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA TRUNK EXTERIOR | |
| 12 | VPK03 (YE) | 20 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE FRONT DRIVER SIDE + | |
| 13 | GD140 (BK) | 20 | GROUND - COWL SIDE/PILLAR A RIGHT # 3RD POINT | |
| 14 | * | * | Not Used | |
| 15 | CPK24 (BU-GY) | 20 | SWITCH - HANDLE UNLOCK PASSENGER | |
| 16 | CPL45 (BN) | 22 | SWITCH - LIFTGATE/DECKLID RELEASE | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | RPK04 (VT-GY) | 20 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE FRONT PASSENGER SIDE - | |
| 23 | RPK07 (GN-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA TRUNK EXTERIOR | |
| 24 | RPK03 (GN-BN) | 20 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE FRONT DRIVER SIDE - |
