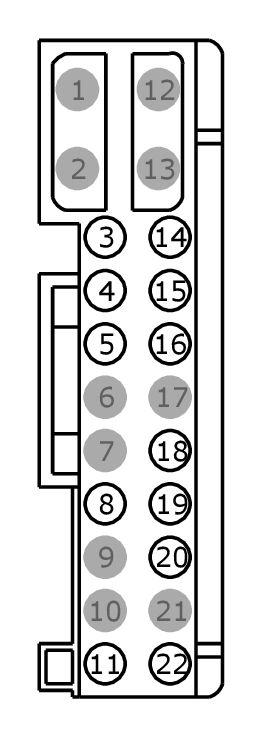

Connector End View (C2153A) - REMOTE FUNCTION ACTUATOR (RFA) MODULE
Connector: C2153A
Description
REMOTE FUNCTION ACTUATOR (RFA) MODULE
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 4 | VPK05 (BN-GN) | 20 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA INTERIOR 1 | |
| 5 | RPK06 (GN-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA INTERIOR 2 (CENTER) - | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | VPK08 (WH-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA TRUNK INTERIOR + | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | VPL56 (BU-GY) | 22 | RECEIVER - REMOTE RF | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 15 | GD133 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 16 | VPK06 (GY-VT) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA INTERIOR 2 (CENTER) + | |
| 17 | * | * | Not Used | |
| 18 | CBP27 (RD) | 22 | START / STOP SWITCH 1 | |
| 19 | RPK08 (GN-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA TRUNK INTERIOR - | |
| 20 | RPK05 (YE-OG) | 20 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA INTERIOR 1 (FRONT) | |
| 21 | * | * | Not Used | |
| 22 | SBR08 (VT-RD) | 22 | FUSE OR CIRCUIT BREAKER |

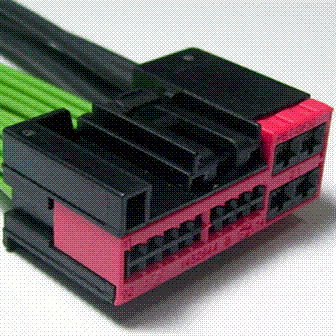

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1461 |
Service Part Number: GU2Z-14S411-DA Gauge: 14 20 Pin material: Tin & Silver Cavities: 22 Vehicle Uses Module - Driver Door Module - Passenger Door Module - Remote Keyless Entry |
