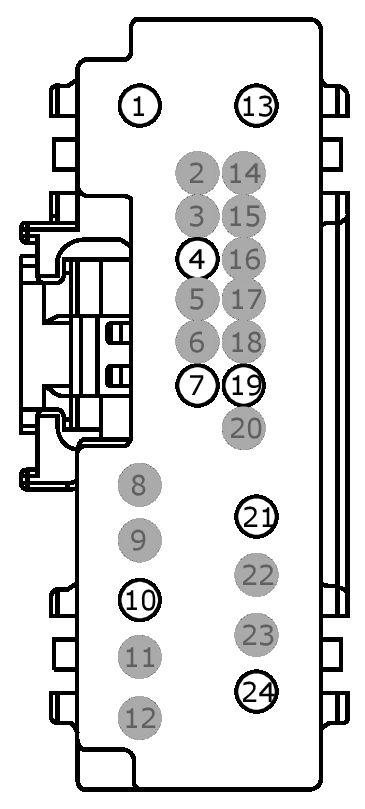

Connector End View (C2129) - HEADLAMP CONTROL MODULE (HCM)
Connector: C2129
Description
HEADLAMP CONTROL MODULE (HCM)
Color
GY
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLF07 (GY-OG) | 16 | CTRL MOD. - CORNERING LAMP RIGHT | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | GD138 (BK-WH) | 18 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | VLF32 (YE) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | CLF06 (BN-GN) | 16 | CTRL MOD. - CORNERING LAMP LEFT | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 20 | * | * | Not Used | |
| 21 | VLF33 (BU) | 22 | CTRL MOD. - RIGHT HEADLAMP LEVELING | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | CBB37 (WH) | 18 | FUSE - 37 OR CIRCUIT BREAKER |

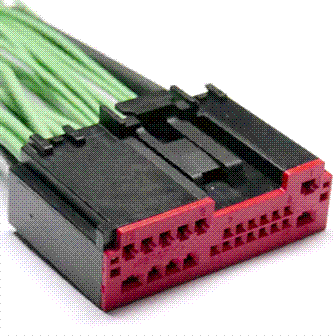

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1550 |
Service Part Number: JU2Z-14S411-AJA Gauge: 14 16 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses Lamp - Front Cornering/ Turn Module - Driver Door Module - Headlamp Control Module - Heated Seat Module - Seat Memory Module - Upfitter Interface |
