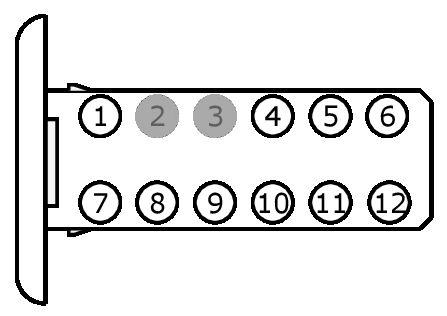

Connector End View (C2123) - FRONT CONTROL / DISPLAY INTERFACE MODULE (FCDIM)
Connector: C2123
Description
FRONT CONTROL / DISPLAY INTERFACE MODULE (FCDIM)
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP06 (BN-RD) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | VDB13 (BU-GY) | 22 | INSTRUMENT CLUSTER # CAN BUS MULTIMEDIA HIGH | |
| 5 | VDB14 (VT-GY) | 22 | INSTRUMENT CLUSTER # CAN BUS MULTIMEDIA LOW | |
| 6 | VMP31 (BU) | 20 | REAR VIEW CAMERA SIGNAL | |
| 7 | VME14 (GY-YE) | 22 | SWITCH - REDUNDANT AUDIO | |
| 8 | VMC29 (YE) | 22 | SWITCH - INFORMATION / MESSAGE CENTER SELECT | |
| 9 | GD138 (BK-WH) | 18 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 10 | RME24 (BU-WH) | 22 | CTRL MOD. - AUDIO # SWITCH REDUNDANT AUDIO | |
| 11 | GD138 (BK-WH) | 18 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 12 | RMP31 (GN) | 20 | REAR VIEW CAMERA RETURN |

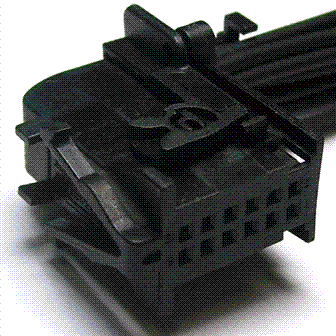

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1278 |
Service Part Number: CU2Z-14S411-ABA Gauge: 18 Pin material: Tin (greased) Cavities: 12 Vehicle Uses Message Center Module - Driver Information Module - Front Interface |
