Connector End View (C2056) - FOOTWELL LAMP, LEFT FRONT
Connector: C2056
Description
FOOTWELL LAMP, LEFT FRONT
Color
NA
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBP17 (BN-GN) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER | with ambient lighting |
| 1 | CBP17 (BN-GN) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 2 | CLN38 (BN-WH) | 20 | LIN - COURTESY LAMPS | |
| 2 | CLN38 (BN-WH) | 22 | LIN - COURTESY LAMPS | with ambient lighting |
| 3 | GD138 (BN-WH) | 20 | GROUND - COWL SIDE/PILLAR A RIGHT | with ambient lighting |

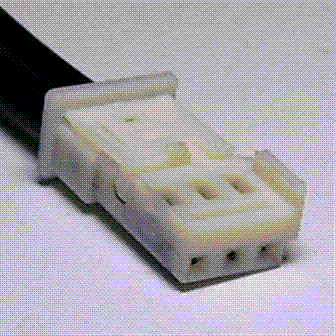

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1192 |
Service Part Number: BU2Z-14S411-ACA Gauge: 18 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Lamp - Courtesy - Door Lamp - Map |
