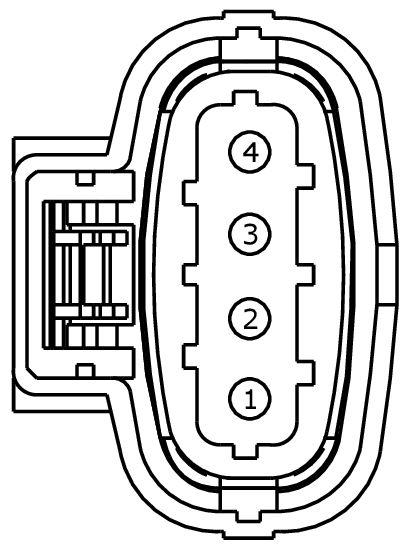

Connector End View (C1911) - MANIFOLD ABSOLUTE PRESSURE AND TEMPERATURE (MAPT) SENSOR
Connector: C1911
Description
MANIFOLD ABSOLUTE PRESSURE AND TEMPERATURE (MAPT) SENSOR
Color
BK
Harness
12A690
Base Part #
14A464
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RE329 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # MANIFOLD PRESSURE SENSOR (MAP) - | |
| 2 | VE804 (GN-BN) | 20 | SENSOR - CHARGE AIR COOLER TEMPERATURE (CACT) | |
| 3 | LE329 (GY-VT) | 20 | CTRL MOD. - POWERTRAIN # MANIFOLD PRESSURE SENSOR (MAP) | |
| 4 | VE803 (YE) | 20 | SENSOR - MANIFOLD ABSOLUTE PRESSURE (MAP) |

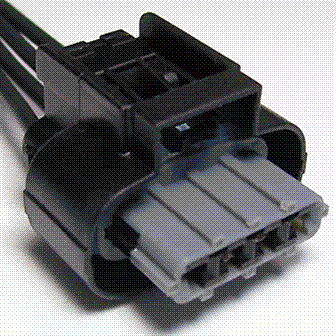

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1232 |
Service Part Number: BU2Z-14S411-ATA Gauge: 14 Pin material: Tin (greased) Cavities: 4 Vehicle Uses Sensor - Manifold Pressure/Intake Temperature |
