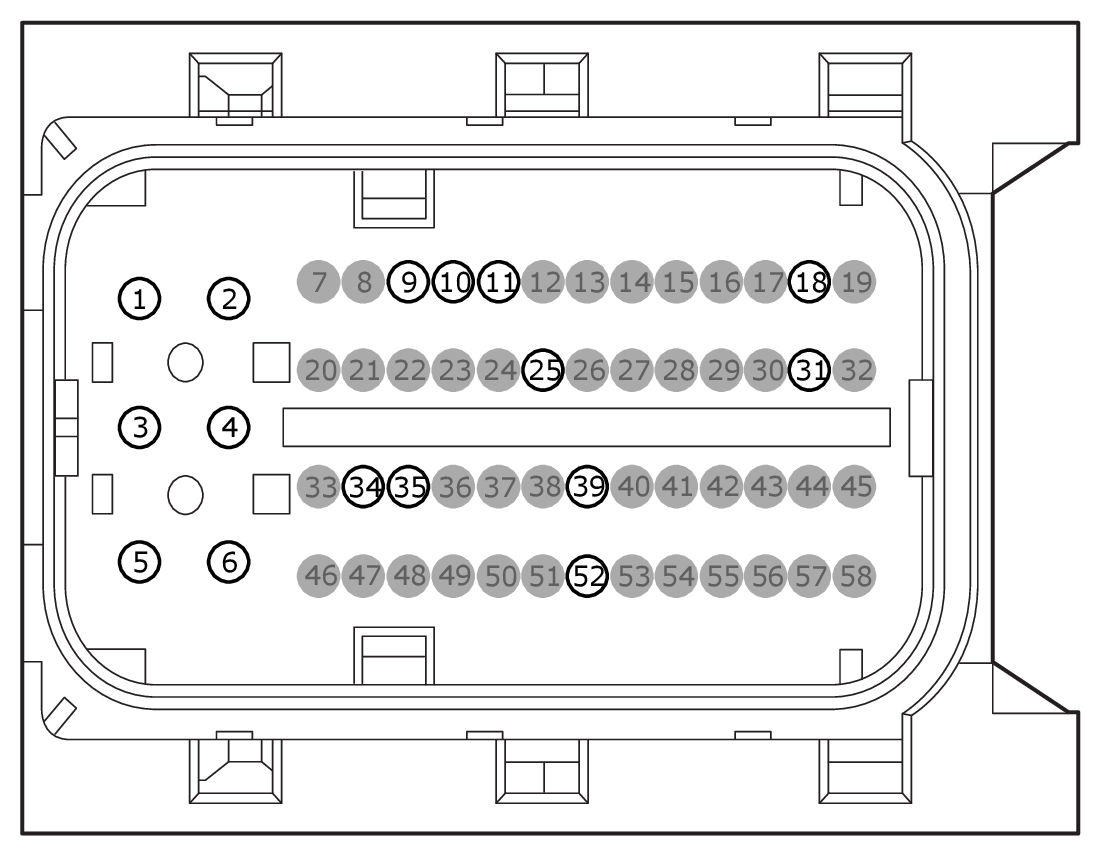

Connector End View (C1750A) - TRANSMISSION CONTROL MODULE (TCM)
Connector: C1750A
Description
TRANSMISSION CONTROL MODULE (TCM)
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBB15 (BU-WH) | 14 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 2 | CBB15 (BU-WH) | 14 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 3 | GD129 (BK-GN) | 12 | GROUND - HEADLAMP PANEL/GOR LEFT | |
| 4 | GD129 (BK-GN) | 12 | GROUND - HEADLAMP PANEL/GOR LEFT | |
| 5 | GD129 (BK-GN) | 12 | GROUND - HEADLAMP PANEL/GOR LEFT | |
| 6 | GD129 (BK-GN) | 12 | GROUND - HEADLAMP PANEL/GOR LEFT | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | CET61 (BN-VT) | 18 | UP SHIFT | |
| 10 | CET62 (WH-GN) | 18 | DOWN SHIFT | |
| 11 | CET44 (YE-BU) | 20 | OVERDRIVE CANCEL/GRADE ASSIST | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | CBB26 (BU-WH) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | CE436 (VT-OG) | 20 | CTRL MOD. -WAKE UP PCM | |
| 26 | * | * | Not Used | |
| 27 | * | * | Not Used | |
| 28 | * | * | Not Used | |
| 29 | * | * | Not Used | |
| 30 | * | * | Not Used | |
| 31 | CBB43 (GN) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 32 | * | * | Not Used | |
| 33 | * | * | Not Used | |
| 34 | VDB04 (BU-WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 35 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 36 | * | * | Not Used | |
| 37 | * | * | Not Used | |
| 38 | * | * | Not Used | |
| 39 | CDC26 (GY-OG) | 20 | RELAY - STARTER | |
| 40 | * | * | Not Used | |
| 41 | * | * | Not Used | |
| 42 | * | * | Not Used | |
| 43 | * | * | Not Used | |
| 44 | * | * | Not Used | |
| 45 | * | * | Not Used | |
| 46 | * | * | Not Used | |
| 47 | * | * | Not Used | |
| 48 | * | * | Not Used | |
| 49 | * | * | Not Used | |
| 50 | * | * | Not Used | |
| 51 | * | * | Not Used | |
| 52 | RET24 (BN-BU) | 20 | SIGNAL RETURN (SIGRTN) | without overdrive cancel/grade assist |
| 53 | * | * | Not Used | |
| 54 | * | * | Not Used | |
| 55 | * | * | Not Used | |
| 56 | * | * | Not Used | |
| 57 | * | * | Not Used | |
| 58 | * | * | Not Used |
