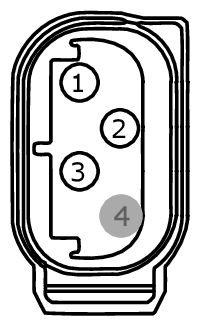

Connector End View (C1690) - CLUTCH PEDAL POSITION SENSOR
Connector: C1690
Description
CLUTCH PEDAL POSITION SENSOR
Color
BK
Harness
14K733
Base Part #
14A464
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RE403 (WH-VT) | 20 | CTRL MOD. - SENSOR CLUTCH PEDAL POSITION - | GTDI |
| 1 | RE456 (BU-OG) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN (SIGRTN) | 1.0L FOX |
| 2 | VE757 (WH) | 20 | SENSOR - CLUTCH PEDAL POSITION (CPP) | |
| 3 | LE456 (YE-BU) | 20 | CTRL MOD. - SENSOR CLUTCH PEDAL POSITION + | 1.0L FOX |
| 3 | VE772 (YE-BU) | 20 | SENSOR - CLUTCH PEDAL POSITION 1 (CPP1) | GTDI |
| 4 | * | * | Not Used |

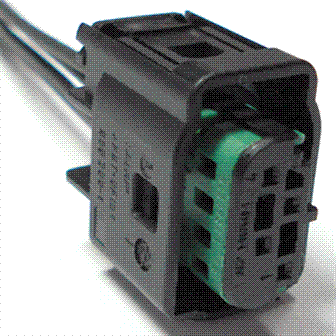

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1088 |
Service Part Number: 9U2Z-14S411-AFA Gauge: 20 Pin material: Tin (greased) Cavities: 4 Vehicle Uses Sensor - Yaw |
