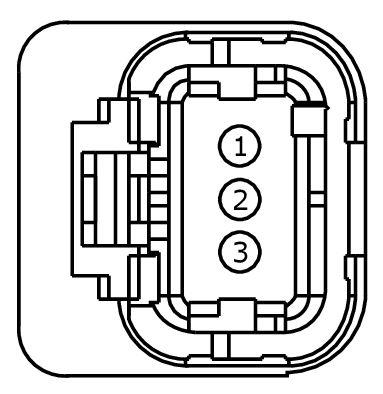

Connector End View (C1651) - GRILLE SHUTTER ACTUATOR
Connector: C1651
Description
GRILLE SHUTTER ACTUATOR
Color
Harness
14K733
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RE146 (VT-OG) | 18 | GROUND - HEADLAMP PANEL LEFT # 2ND STUD | |
| 2 | VDC46 (BU-BN) | 18 | CTRL MOD. - GENERATOR (ALTERNATOR) LIN BUS (NON-PCM CONTROLLED) | |
| 3 | VE741 (YE-OG) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER |

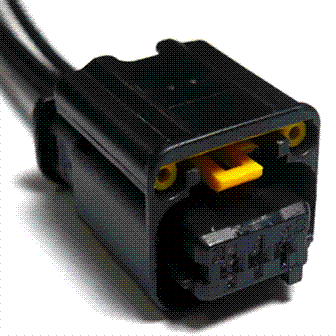

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1470 |
Service Part Number: GU2Z-14S411-NA Gauge: 16 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Motor - Active Grill Shutter |
