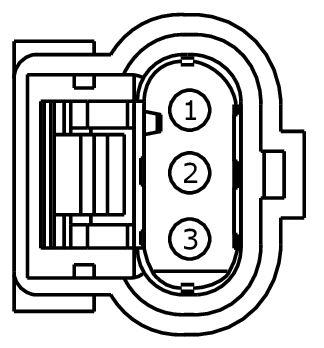

Connector End View (C1647) - CRANKCASE VENTILATION SENSOR
Connector: C1647
Description
CRANKCASE VENTILATION SENSOR
Color
BK
Harness
14K733/12A690
Base Part #
14A464
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE763 (YE) | 20 | SENSOR - CRANKCASE VENTILATION MONITOR (CVM) | GTDI |
| 1 | VE711 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION (CKP) SENSOR (CKP) | 1.0L FOX |
| 2 | RE135 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION (CKP) SENSOR (SIGRTN) | 1.0L FOX |
| 2 | RE804 (GY-BU) | 18 | SENSOR - INTAKE AIR TEMPERATURE (IAT) | GTDI |
| 3 | LE424 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (VREF) | GTDI |
| 3 | LE135 (GY-VT) | 18 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION (CKP) SENSOR (VREF) | 1.0L FOX |

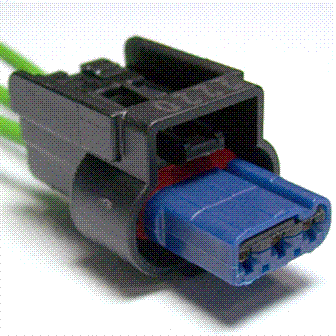

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1530 |
Service Part Number: BU2Z-14S411-ARB Gauge: 18 Pin material: Silver Cavities: 3 Vehicle Uses Coil - Ignition Lamp - Front Turn Lamp - Park/Turn Module - Handsfree Liftgate Entry Monitor - Crankcase Ventilation Motor - Intercooler Pump Pump - Auxiliary Heater Pump - Coolant Module Pump - Transfer Case Coolant Sensor - Cam Shaft Position Sensor - Crank Shaft Position Sensor - Crankcase Pressure Sensor - Fuel Low Pressure Sensor - Particulate Delta Pressure Sensor - Particulate Filter Delta Pressure Solenoid - Wastegate Vacuum Switch - Deck Lid / Hatch Release |
| Pigtail Kit Part Number WPT-1202 |
Service Part Number: BU2Z-14S411-ARA Gauge: 18 Pin material: Silver Cavities: 3 Vehicle Uses Actuator - Turbocharger Waste Gate Coil - Ignition Sensor - Cam Shaft Position Sensor - Crank Shaft Position |
