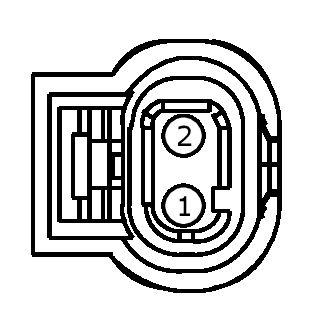

Connector End View (C1646) - BATTERY MONITORING SENSOR
Connector: C1646
Description
BATTERY MONITORING SENSOR
Color
Harness
14K733
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBB16 (VT-RD) | 16 | FUSE - 16 OR CIRCUIT BREAKER | |
| 2 | CDC56 (GY-VT) | 18 | LIN 8 (WMM/ BMS) |

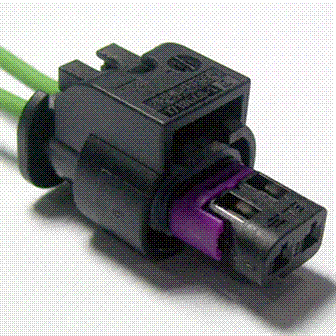

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1396 |
Service Part Number: DU2Z-14S411-AZA Gauge: 18 Pin material: Silver Cavities: 2 Vehicle Uses Sensor - Battery Current |
