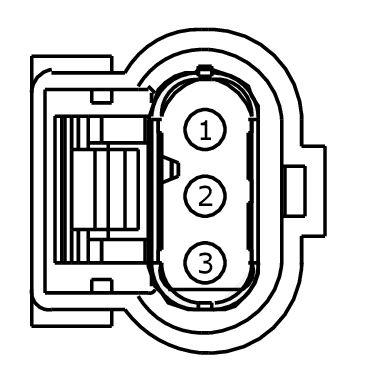

Connector End View (C1643) - FUEL PRESSURE SENSOR
Connector: C1643
Description
FUEL PRESSURE SENSOR
Color
Harness
12C508/12A690
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE727 (BU-BN) | 18 | CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE (FRP) SENSOR | GTDI |
| 1 | VE761 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # FUEL PRESSURE SENSOR (FLP) | GDI |
| 1 | VE727 (BU-BN) | 20 | CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE (FRP) SENSOR | 1.0L FOX |
| 2 | RE238 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # FUEL PRESSURE SENSOR (SIGRTN) | 1.0L FOX |
| 2 | RE230 (WH-VT) | 18 | FUEL TANK PRESSURE (FTP) SENSOR RETURN | GTDI |
| 2 | RE454 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # FUEL PRESSURE SENSOR (SIGRTN) | GDI |
| 3 | LE423 (GN-VT) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) | GTDI |
| 3 | LE459 (GY) | 20 | CTRL MOD. - POWERTRAIN # FUEL PRESSURE SENSOR (VREF) | GDI |
| 3 | LE238 (GY) | 20 | CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE (FRP) SENSOR (VREF) | 1.0L FOX |

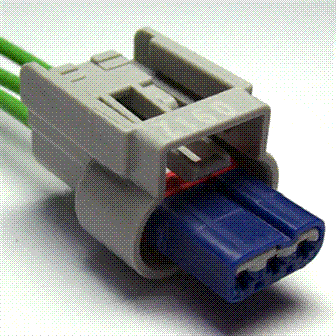

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1308 |
Service Part Number: CU2Z-14S411-AVA Gauge: 18 Pin material: Silver Cavities: 3 Vehicle Uses Coil - Ignition Sensor - Fuel Low Pressure |
