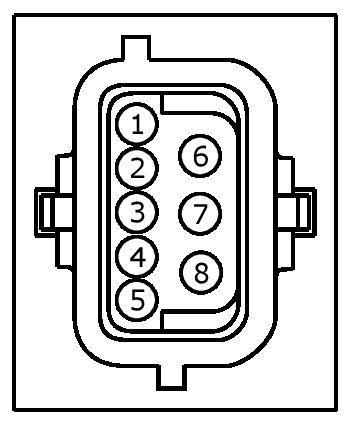

Connector End View (C1634) - CLUTCH MOTOR 2
Connector: C1634
Description
CLUTCH MOTOR 2
Color
Harness
7G276
Base Part #
7C604
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * (WH-PK) | 20 | C2 5V SUPPLY | |
| 2 | * (PK or WH-GY) | 22 | C2 HALL EFFECT 2 | |
| 3 | * (PK or YE-WH) | 22 | C2 HALL EFFECT 3 | |
| 4 | * (PK or WH-BU) | 22 | C2 HALL EFFECT 1 | |
| 5 | * (BK or BK-WH) | 20 | GROUND CLUTCH 2 | |
| 6 | * (WH or WH-GY) | 14 | PHASE U CLUTCH 2 | |
| 7 | * (WH or WH-BU) | 14 | PHASE W CLUTCH 2 | |
| 8 | * (WH or WH-GN) | 14 | PHASE V CLUTCH 2 |
