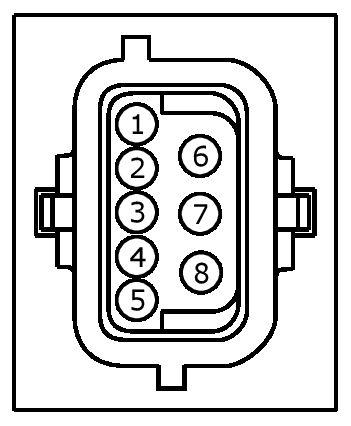

Connector End View (C1633) - CLUTCH MOTOR 1
Connector: C1633
Description
CLUTCH MOTOR 1
Color
Harness
7G276
Base Part #
7C604
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * (WH-PK) | 20 | C1 5V SUPPLY | |
| 2 | * (PK) | 22 | C1 HALL EFFECT 2 | |
| 3 | * (PK or BN-BU) | 22 | C1 HALL EFFECT 3 | |
| 4 | * (PK or WH-BN) | 22 | C1 HALL EFFECT 1 | |
| 5 | * (BK or BK-WH) | 20 | GROUND CLUTCH 1 | |
| 6 | * (WH) | 14 | PHASE U CLUTCH 1 | |
| 7 | * (WH or WH-BK) | 14 | PHASE W CLUTCH 1 | |
| 8 | * (WH or WH-PK) | 14 | PHASE V CLUTCH 1 |
