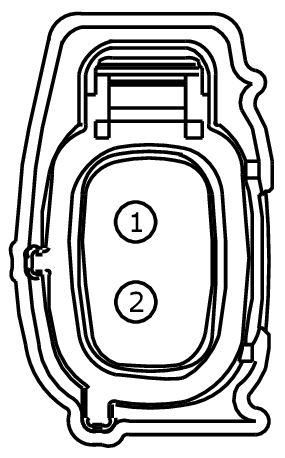

Connector End View (C1589) - FUEL INJECTION PUMP
Connector: C1589
Description
FUEL INJECTION PUMP
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE226 (YE-VT) | 14 | CTRL MOD. - POWERTRAIN # FUEL INJECTION PUMP (FVR) | |
| 2 | RE226 (GN-VT) | 14 | CTRL MOD. - POWERTRAIN # FUEL INJECTION PUMP (FVRRTN) |

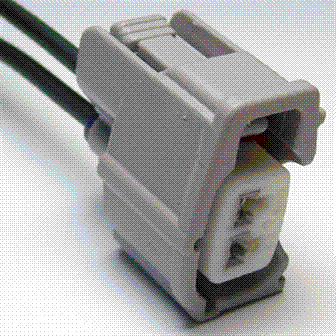

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1277 |
Service Part Number: CU2Z-14S411-UA Gauge: 16 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Solenoid - Fuel Volume Regulator Control |
