Connector End View (C1558A) - GENERATOR
Connector: C1558A
Description
GENERATOR
Color
none
Harness
12A690
Base Part #
14A464
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDC46 (BU-BN) | 20 | CTRL MOD. - GENERATOR (ALTERNATOR) LIN BUS (NON-PCM CONTROLLED) | |
| 2 | * | * | Not Used |

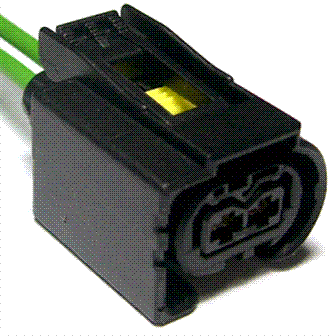

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1331 |
Service Part Number: DU2Z-14S411-BA Gauge: 16 Pin material: Silver Cavities: 2 Vehicle Uses Alternator |
