Connector End View (C934) - INLINE
InlineC934
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

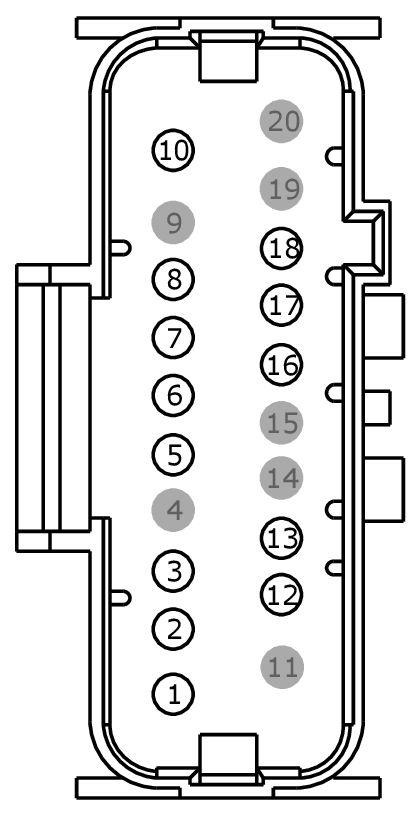

MALE
Harness 14014
| Pin | Circuit | Gauge | Qualifier |
| 1 | VDB06 (GY-OG) | 22 | |
| 2 | VDB07 (VT-OG) | 22 | |
| 3 | CPL45 (BN) | 22 | |
| 3 | CPL45 (BN) | 26 | 14014-without IA |
| 4 | * | * | |
| 5 | GD349 (BK-GY) | 20 | |
| 6 | CPL84 (GN-BN) | 20 | |
| 7 | CPL44 (YE-OG) | 26 | |
| 8 | CLS04 (YE-VT) | 20 | |
| 9 | * | * | |
| 10 | CRD06 (BN-YE) | 12 | |
| 11 | * | * | |
| 12 | VDB06 (GY-OG) | 22 | |
| 13 | VDB07 (VT-OG) | 22 | |
| 14 | * | * | |
| 15 | * | * | |
| 16 | VMP31 (BU) | 20 | |
| 17 | RMP31 (GN) | 20 | |
| 18 | DMP31 (BARE) | 10 | |
| 19 | * | * | |
| 20 | * | * |

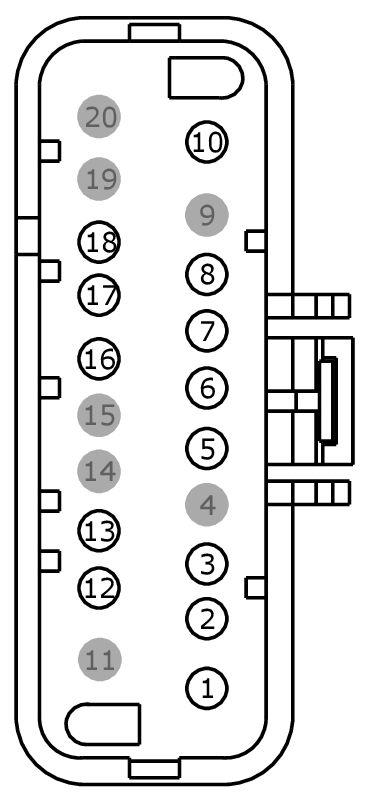

FEMALE
Harness 17N400
| Pin | Circuit | Gauge | Qualifier |
| 1 | VDB06 (GY-OG) | 22 | |
| 2 | VDB07 (VT-OG) | 22 | |
| 3 | CPL45 (BN) | 22 | |
| 4 | * | * | |
| 5 | GD349 (BK-GY) | 20 | |
| 6 | CPL84 (GN-BN) | 20 | |
| 7 | CPL44 (YE-OG) | 20 | |
| 8 | CLS04 (YE-VT) | 20 | |
| 9 | * | * | |
| 10 | CRD06 (BN-YE) | 12 | |
| 11 | * | * | |
| 12 | VDB06 (GY-OG) | 22 | |
| 13 | VDB07 (VT-OG) | 22 | |
| 14 | * | * | |
| 15 | * | * | |
| 16 | VMP31 (BU) | 20 | |
| 17 | RMP31 (GN) | 20 | |
| 18 | DMP31 (BARE) | 10 | |
| 19 | * | * | |
| * | * | ||
