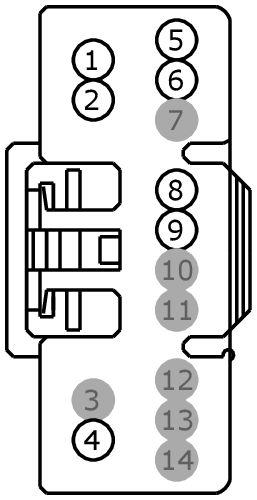

Connector End View (C921) - ROOF OPENING PANEL MODULE
Connector:C921
Description
ROOF OPENING PANEL MODULE
Color
GY
Harness
15A657
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBP80 (OG-BK) | 14 | FUSE OR CIRCUIT BREAKER | |
| 2 | CPR22 (WH-BN) | 22 | FUSE - 38 OR CIRCUIT BREAKER | |
| 3 | * | * | Not Used | |
| 4 | GD138 (BK-WH) | 14 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 5 | CPR31 (VT-BN) | 22 | SWITCH - MOON/SUN ROOF OPEN | |
| 6 | CPR40 (YE-OG) | 22 | SWITCH - MOON/SUN ROOF CLOSE | |
| 7 | * | * | Not Used | |
| 8 | CPR86 (GY-BN) | 22 | SWITCH - SHADE MOON/SUN ROOF OPEN | |
| 9 | CPR85 (GN-WH) | 22 | SWITCH - SHADE MOON/SUN ROOF CLOSE | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used |
