Connector End View (C902) - INLINE
InlineC902
Description
INLINE
Color
Base Part #
Service Pigtail
See Below

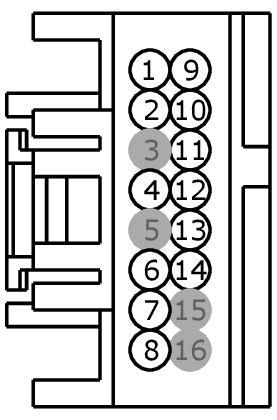

MALE
Harness 18D274
| Pin | Circuit | Gauge | Qualifier |
| 1 | VDB05 (WH) | 22 | |
| 2 | VDB04 (WH-BU) | 22 | |
| 3 | * | * | |
| 4 | CRD05 (GY-OG) | 18 | |
| 5 | * | * | |
| 6 | CRD05 (GY-OG) | 18 | |
| 7 | CBP85 (YE) | 22 | |
| 8 | GD138 (BK-WH) | 22 | |
| 9 | CBP62 (GN-OG) | 22 | |
| 10 | VRW26 (BN-YE) | 22 | |
| 11 | GD138 (BK-WH) | 20 | |
| 12 | CBP76 (BU-BN) | 22 | |
| 13 | CBP62 (GN-OG) | 22 | |
| 14 | GD138 (BK-WH) | 22 | |
| 15 | * | * | |
| 16 | * | * |

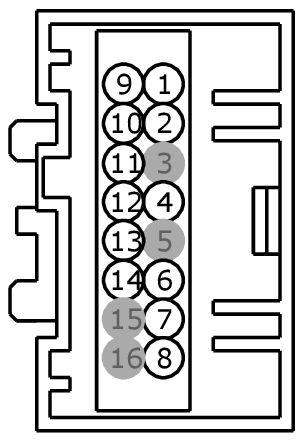

FEMALE
Harness 14335
| Pin | Circuit | Gauge | Qualifier |
| 1 | VDB05 (WH) | 22 | |
| 2 | VDB04 (WH-BU) | 22 | |
| 3 | * | * | |
| 4 | GD238 (BK-WH) | 18 | |
| 5 | * | * | |
| 6 | CRD05 (GY-OG) | 18 | |
| 7 | CBP85 (YE) | 22 | |
| 8 | GD238 (BK-WH) | 22 | |
| 9 | CBP62 (GN-OG) | 22 | |
| 10 | VRW26 (BN-YE) | 22 | |
| 11 | GD238 (BK-WH) | 20 | |
| 12 | CBP76 (BU-BN) | 22 | |
| 13 | CBP62 (GN-OG) | 22 | |
| 14 | GD238 (BK-WH) | 22 | |
| 15 | * | * | |
| 16 | * | * |

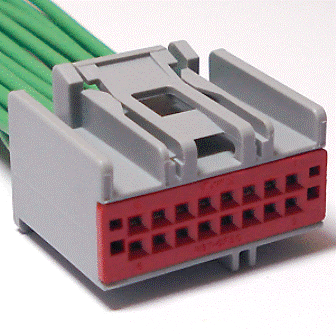

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-968 |
Service Part Number: 3U2Z-14S411-DPB Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses: Module - Reverse Park Aid (RPA) Radio Switch - Power Window - Driver Switch - Reverse Park Aid |
