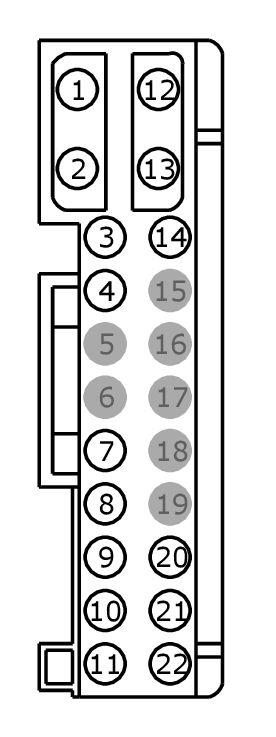

Connector End View (C728) - REAR DOOR MODULE (RDM), LH
Connector:C728
Description
REAR DOOR MODULE (RDM), LH
Color
BK
Harness
14241
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPW46 (GY-BN) | 12 | CTRL MOD. - WINDOW MOTOR REAR LEFT # UP | |
| 2 | SBR06 (BN-RD) | 12 | FUSE OR CIRCUIT BREAKER | |
| 3 | CPL04 (WH-BU) | 20 | CTRL MOD. - DOOR LOCK # REAR DRIVER SIDE LOCK (INCL.SLIDING DOOR) | |
| 4 | CPL53 (WH-OG) | 20 | CTRL MOD. - DOOR LOCK # REAR DRIVER SIDE UNLOCK (INCL.SLIDING DOOR) | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | CPW06 (WH-BU) | 22 | CTRL MOD. - POWER WINDOW SWITCH REAR LEFT ILLUMINATION | |
| 8 | LPW48 (YE-GY) | 22 | CTRL MOD. - WINDOW MOTOR REAR LEFT # SENSORS + | |
| 9 | VPW51 (BN-YE) | 22 | CTRL MOD. - WINDOW MOTOR REAR LEFT # SENSOR 2 | |
| 10 | VPW50 (GN-OG) | 22 | CTRL MOD. - WINDOW MOTOR REAR LEFT # SENSOR 1 | |
| 11 | CPW21 (BN) | 22 | SWITCH - POWER WINDOW DRIVER # REAR LEFT DOWN | |
| 12 | CPW47 (VT-OG) | 12 | CTRL MOD. - WINDOW MOTOR REAR LEFT # DOWN | |
| 13 | GD343 (BK-VT) | 12 | GROUND - PILLAR B LEFT | |
| 14 | RPW07 (GY-OG) | 22 | CTRL MOD. - WINDOW MOTOR REAR LEFT # SENSORS - | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | CPL38 (VT) | 22 | SWITCH - LATCH REAR DRIVER SIDE # UNLOCK | |
| 21 | VPW32 (GY-BU) | 22 | CTRL MOD. - REAR DOOR CTRL MOD. DRIVER SIDE LIN BUS | |
| 22 | CPW22 (GN-VT) | 22 | SWITCH - POWER WINDOW DRIVER # REAR LEFT UP |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1461 |
Service Part Number: GU2Z-14S411-DA Gauge: 14 20 Pin material: Tin & Silver Cavities: 22 Vehicle Uses Module - Driver Door Module - Passenger Door Module - Remote Keyless Entry |
