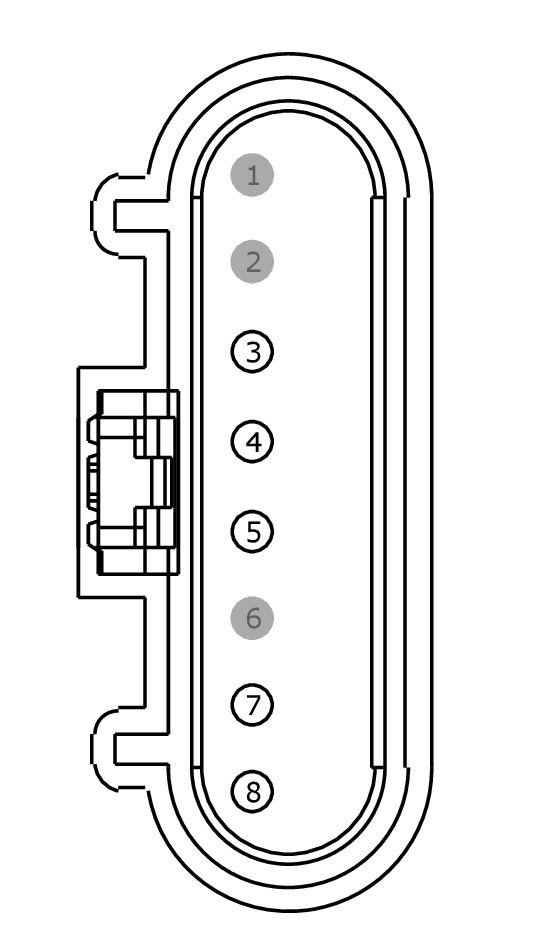

Connector End View (C705) - REAR DOOR LATCH RELEASE MOTOR, LH
Connector:C705
Description
REAR DOOR LATCH RELEASE MOTOR, LH
Color
BK
Harness
14241
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | CPL36 (GN) | 22 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 4 | CPL38 (VT) | 22 | SWITCH - LATCH REAR DRIVER SIDE # UNLOCK | |
| 5 | GD343 (BK-VT) | 20 | GROUND - PILLAR B LEFT | without door module |
| 5 | RPW07 (GY-OG) | 22 | CTRL MOD. - DOOR LOCK # LATCH REAR DRIVER SIDE | with door module |
| 6 | * | * | Not Used | |
| 7 | CPL04 (WH-BU) | 20 | CTRL MOD. - DOOR LOCK # REAR DRIVER SIDE LOCK (INCL.SLIDING DOOR) | with door module |
| 7 | CPL75 (BN-WH) | 14 | CTRL MOD. - DOOR LOCK # ALL LOCK | without door module |
| 8 | CPL76 (BN-YE) | 14 | CTRL MOD. - DOOR LOCK # REAR DRIVER SIDE UNLOCK (INCL.SLIDING DOOR) | without door module |
| 8 | CPL53 (WH-OG) | 20 | CTRL MOD. - DOOR LOCK # REAR DRIVER SIDE UNLOCK (INCL.SLIDING DOOR) | with door module |

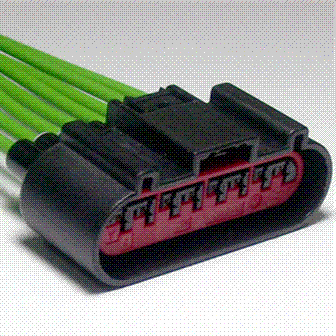

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1366 |
Service Part Number: 3U2Z-14S411-MBB Gauge: 16 Pin material: Silver Cavities: 8 Vehicle Uses Actuator - Door Lock - LH - Front Actuator - Door Lock - LH - Rear Actuator - Door Lock - RH - Front Actuator - Door Lock - RH - Rear Module - Liftgate Switch - Door Ajar / Interior Lamp Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Sliding Door Contact |
