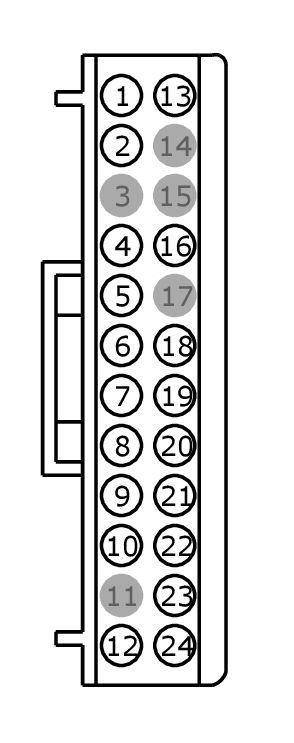

Connector End View (C652B) - PASSENGER DOOR MODULE (PDM)
Connector:C652B
Description
PASSENGER DOOR MODULE (PDM)
Color
GY
Harness
14K138
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDB06 (GY-OG) | 18 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 2 | CRB07 (BN) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR RIGHT OR PASSENGER + | |
| 3 | * | * | Not Used | |
| 4 | CPW04 (YE) | 22 | SWITCH - IP/SWITCH ILLUMINATION | |
| 5 | CLS26 (BU-GY) | 22 | CTRL MOD. - TURN LAMP RIGHT MIRROR + | |
| 6 | CLS02 (BN-WH) | 22 | CTRL MOD. - PUDDLE LAMP RIGHT | |
| 7 | CRD14 (WH-OG) | 22 | CTRL MOD. - HEATER MIRROR RIGHT | |
| 8 | CPM34 (WH-BN) | 22 | CTRL MOD. - RIGHT MIRROR UP | |
| 9 | CPM06 (GN-WH) | 22 | CTRL MOD. - RIGHT MIRROR COMMON GLASS ADJUSTMENT | |
| 10 | CPM33 (WH-VT) | 22 | CTRL MOD. - RIGHT MIRROR LEFT | |
| 11 | * | * | Not Used | |
| 12 | VPM38 (BN-GN) | 22 | SENSOR - RIGHT MIRROR POSITION # VERTICAL | |
| 13 | VDB07 (VT-OG) | 18 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | RPW05 (GN-BN) | 22 | CTRL MOD. - POWER WINDOW SWITCH FRONT PASSENGER RETURN | |
| 17 | * | * | Not Used | |
| 18 | RPM08 (GN-BU) | 22 | CTRL MOD. - RIGHT MIRROR RETURN | |
| 19 | RPM12 (VT-WH) | 22 | CTRL MOD. - SWITCH MIRROR RETURN | |
| 20 | RRB07 (YE-VT) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR RIGHT OR PASSENGER - | |
| 21 | CPW19 (VT) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER DOWN | |
| 22 | CPW20 (WH-OG) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER UP | |
| 23 | LPM12 (BU-GY) | 22 | CTRL MOD. - SWITCH MIRROR DIRECTION | |
| 24 | VPM37 (BU-OG) | 22 | SENSOR - RIGHT MIRROR POSITION # HORIZONTAL |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1452 |
Service Part Number: FU2Z-14S411-LA Gauge: 20 Pin material: Silver Cavities: 24 Vehicle Uses Module - Driver Door Module - Liftgate Module - Passenger Door |
