Connector End View (C643) - PASSENGER DOOR WINDOW CONTROL SWITCH
Connector:C643
Description
PASSENGER DOOR WINDOW CONTROL SWITCH
Color
Harness
14K138
Base Part #
17683
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPW20 (WH-OG) | 12 | SWITCH - POWER WINDOW FRONT RIGHT # UP | |
| 2 | CBR28 (GY-VT) | 12 | FUSE - 28 OR CIRCUIT BREAKER | |
| 3 | CPW12 (GN-OG) | 12 | SWITCH - POWER WINDOW FRONT RIGHT # DOWN | |
| 4 | GD240 (BK-GN) | 20 | GROUND - COWL SIDE/PILLAR A RIGHT # 3RD POINT | |
| 5 | * | * | Not Used | |
| 6 | CPW13 (BN-YE) | 12 | SWITCH - POWER WINDOW FRONT RIGHT # UP | |
| 7 | CPW19 (VT) | 12 | SWITCH - POWER WINDOW FRONT RIGHT # DOWN |
| Available Pigtail Kits | |

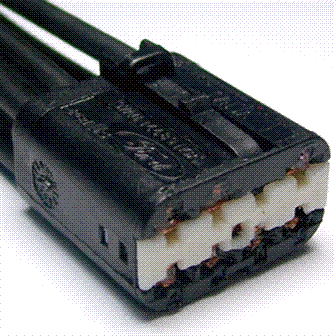

| Pigtail Kit Part Number WPT-1267 |
Service Part Number: 3U2Z-14S411-PKB Gauge: 14 Pin material: Tin (greased) Cavities: 7 Vehicle Uses Switch - Adjustable Pedal Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Heated Back Light (Rear Defrost) Switch - Power Sliding Rear Window Switch - Power Window - Driver Switch - Power Window - LH - Rear Switch - Power Window - Passenger (Front) Switch - Power Window - RH - Rear Switch - Seat (driver) Switch - Traction Control |
