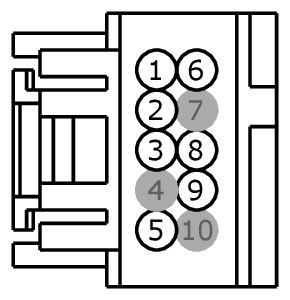

Connector End View (C626) - EXTERIOR MIRROR, RH
Connector:C626
Description
EXTERIOR MIRROR, RH
Color
GY
Harness
14K138
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPM20 (BN-WH) | 20 | CTRL MOD. - RIGHT MIRROR LEFT | |
| 1 | CPM33 (WH-VT) | 22 | CTRL MOD. - RIGHT MIRROR RIGHT | with door module |
| 2 | CPM06 (GN-WH) | 22 | CTRL MOD. - RIGHT MIRROR COMMON GLASS ADJUSTMENT | with door module |
| 2 | CPM25 (GY) | 20 | CTRL MOD. - RIGHT MIRROR COMMON GLASS ADJUSTMENT | |
| 3 | CPM21 (YE-VT) | 20 | CTRL MOD. - RIGHT MIRROR UP | |
| 3 | CPM34 (WH-BN) | 22 | CTRL MOD. - RIGHT MIRROR UP | with door module |
| 4 | * | * | Not Used | |
| 5 | CRD17 (GY) | 20 | RELAY - HEATER MIRROR | |
| 5 | CRD14 (WH-OG) | 22 | CTRL MOD. - HEATER MIRROR RIGHT | with door module |
| 6 | RPM08 (GN-BU) | 22 | CTRL MOD. - RIGHT MIRROR RETURN | with door module |
| 6 | GD240 (BK-GN) | 20 | GROUND - COWL SIDE/PILLAR A RIGHT # 3RD POINT | |
| 7 | * | * | Not Used | |
| 8 | GD240 (BK-GN) | 20 | GROUND - COWL SIDE/PILLAR A RIGHT # 3RD POINT | |
| 8 | RRB07 (YE-VT) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR RIGHT OR PASSENGER - | with door module |
| 9 | CRB07 (BN) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR RIGHT OR PASSENGER + | with door module |
| 9 | CRB02 (BU-BN) | 22 | SENSOR - BLINDSPOT WARNING RIGHT HAND # WARNING ALERT | |
| 10 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-934 |
Service Part Number: 3U2Z-14S411-LSB Gauge: 18 Pin material: Silver Cavities: 10 Vehicle Uses Lamp - Headlamp Switch Module - Lighting Control Module - Reverse Park Aid (RPA) Module - Seat Memory Radio Switch - Headlamp Switch - Headlamp / Foglamp Switch - Multifunction Switch - Power Window - Driver Switch - Turn Signal |
