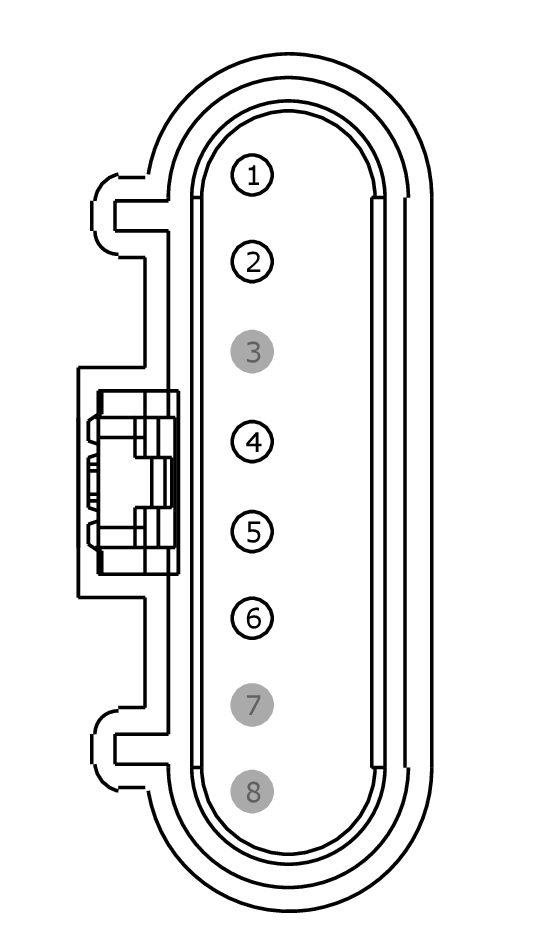

Connector End View (C609) - FRONT DOOR LATCH RELEASE MOTOR RH
Connector:C609
Description
FRONT DOOR LATCH RELEASE MOTOR RH
Color
BK
Harness
14K138
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPL76 (BN-YE) | 14 | RELAY - DOOR LOCK # ALL UNLOCK | without door module |
| 1 | CPL66 (BU-BN) | 20 | CTRL MOD. - DOOR LOCK # PASSENGER UNLOCK | with door module |
| 2 | CPL75 (BN-WH) | 14 | RELAY - DOOR LOCK # ALL LOCK | without door module |
| 2 | CPL65 (BN-GN) | 20 | CTRL MOD. - DOOR LOCK # PASSENGER LOCK | with door module |
| 3 | * | * | Not Used | |
| 4 | GD240 (BK-GN) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT # 3RD POINT | without door module |
| 4 | RPL64 (YE) | 22 | CTRL MOD. - DOOR LOCK # LATCH PASSENGER | with door module |
| 5 | CPL35 (BU) | 22 | SWITCH - LATCH PASSENGER # UNLOCK | |
| 6 | CPL31 (WH) | 22 | SWITCH - LATCH PASSENGER # AJAR | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1366 |
Service Part Number: 3U2Z-14S411-MBB Gauge: 16 Pin material: Silver Cavities: 8 Vehicle Uses Actuator - Door Lock - LH - Front Actuator - Door Lock - LH - Rear Actuator - Door Lock - RH - Front Actuator - Door Lock - RH - Rear Module - Liftgate Switch - Door Ajar / Interior Lamp Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Sliding Door Contact |
