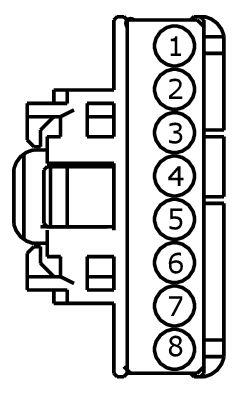

Connector End View (C541) - FRONT DOOR LOCK SWITCH LH
Connector:C541
Description
FRONT DOOR LOCK SWITCH LH
Color
Harness
14A584
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPL55 (BU) | 20 | CTRL MOD. - DOOR LOCK # FLASHER | |
| 2 | VLN04 (VT-GY) | 20 | SWITCH - IP/SWITCH ILLUMINATION | |
| 3 | CPS17 (BU-OG) | 18 | SWITCH - MEMORY DRIVER P3 | |
| 4 | CPS16 (YE) | 18 | SWITCH - MEMORY DRIVER P2 | |
| 5 | CPS15 (VT-WH) | 18 | SWITCH - MEMORY DRIVER P1 | |
| 6 | GD235 (BK-GY) | 20 | GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT | |
| 7 | CPL42 (GY-YE) | 20 | SWITCH - TRIM DOOR LOCK (DRIVER) # LOCK | |
| 8 | CPL43 (VT-OG) | 20 | SWITCH - TRIM DOOR LOCK (DRIVER) # UNLOCK |

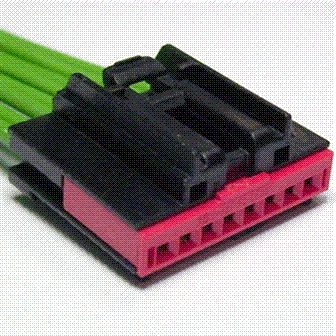

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1219 |
Service Part Number: 3U2Z-14S411-DAAC Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses Switch - Ambient Lighting Dimmer Switch - Door Lock (LH) Switch - Message Center Switch - Moon Roof/Sun Roof Switch - Seat Memory |
