Connector End View (C535) - DRIVER DOOR WINDOW CONTROL SWITCH
Connector:C535
Description
DRIVER DOOR WINDOW CONTROL SWITCH
Color
Harness
14A584
Base Part #
14540
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBP60 (YE-VT) | 20 | FUSE OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | VPW32 (GY-BU) | 22 | CTRL MOD. - REAR DOOR CTRL MOD. DRIVER SIDE LIN BUS | |
| 4 | RPW03 (BU-GN) | 22 | GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT (6L2T) |

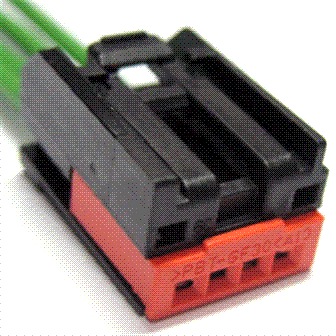

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1139 |
Service Part Number: 3U2Z-14S411-PRC Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Connector - Audio Input Lamp - CHMSL (Center High Mount Stop Lamp) Module - Anti-theft Module - Power Moonroof Sensor - Steering Wheel Position Switch - 4x4 Control Switch - Clutch Pedal Position Switch - Deck Lid / Lift Gate Ajar Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Lift Gate Glass Ajar Switch - Message Center Switch - Moon Roof/Sun Roof Transceiver - Passive Anti-Theft (PATS) |
