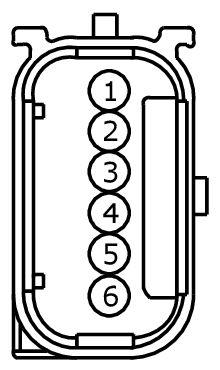

Connector End View (C530) - KEYLESS ENTRY KEYPAD
Connector:C530
Description
KEYLESS ENTRY KEYPAD
Color
BK
Harness
14A584
Base Part #
14A626
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBB48 (VT-RD) | 20 | FUSE OR CIRCUIT BREAKER | |
| 2 | CPK28 (WH-GN) | 20 | CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION | |
| 3 | CPK29 (GY-BU) | 20 | SWITCH - KEYLESS KEYPAD LINE A | |
| 4 | CPK30 (VT-GN) | 20 | SWITCH - KEYLESS KEYPAD LINE B | |
| 5 | CPK31 (YE-GN) | 20 | SWITCH - KEYLESS KEYPAD LINE C | |
| 6 | GD235 (BK-GY) | 20 | GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT |
