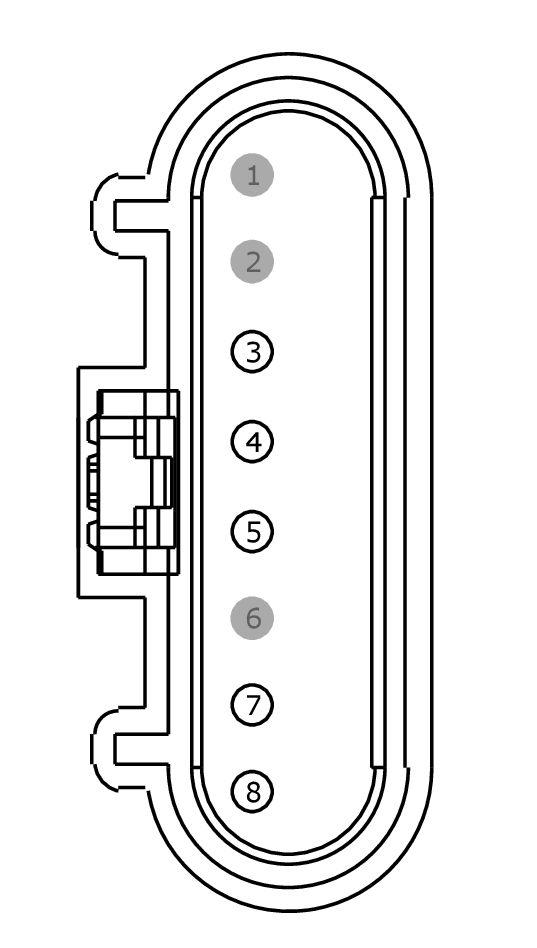

Connector End View (C525) - FRONT DOOR LATCH RELEASE MOTOR, LH
Connector:C525
Description
FRONT DOOR LATCH RELEASE MOTOR, LH
Color
BK
Harness
14A584
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | CPL26 (GN-VT) | 20 | SWITCH - LATCH DRIVER # AJAR | |
| 4 | CPL30 (BU-BN) | 20 | SWITCH - LATCH DRIVER # UNLOCK | |
| 5 | RPL63 (WH) | 20 | CTRL MOD. - DOOR LOCK # LATCH DRIVER | |
| 5 | GD235 (BK-GY) | 22 | GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT | w/o door module |
| 6 | * | * | Not Used | |
| 7 | CPL02 (VT-GN) | 20 | CTRL MOD. - DOOR LOCK # DRIVER LOCK | |
| 7 | CPL75 (BN-WH) | 14 | CTRL MOD. - DOOR LOCK # DRIVER LOCK | w/o door module |
| 8 | CPL51 (BU-GN) | 20 | CTRL MOD. - DOOR LOCK # DRIVER UNLOCK | |
| 8 | CPL51 (BU-GN) | 14 | CTRL MOD. - DOOR LOCK # DRIVER UNLOCK | w/o door module |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1366 |
Service Part Number: 3U2Z-14S411-MBB Gauge: 16 Pin material: Silver Cavities: 8 Vehicle Uses Actuator - Door Lock - LH - Front Actuator - Door Lock - LH - Rear Actuator - Door Lock - RH - Front Actuator - Door Lock - RH - Rear Module - Liftgate Switch - Door Ajar / Interior Lamp Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Sliding Door Contact |
