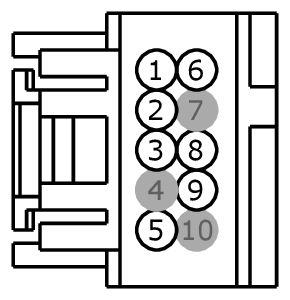

Connector End View (C520) - EXTERIOR MIRROR, LH
Connector:C520
Description
EXTERIOR MIRROR, LH
Color
GY
Harness
14A584
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPM16 (BN-BU) | 20 | CTRL MOD. - LEFT MIRROR LEFT | |
| 1 | CPM28 (BU-BN) | 22 | CTRL MOD. - LEFT MIRROR RIGHT | with door module |
| 2 | CPM03 (BU-WH) | 22 | CTRL MOD. - LEFT MIRROR COMMON GLASS ADJUSTMENT | with door module |
| 2 | CPM24 (GY-YE) | 20 | CTRL MOD. - LEFT MIRROR COMMON GLASS ADJUSTMENT | |
| 3 | CPM17 (BU-GN) | 20 | CTRL MOD. - LEFT MIRROR UP | |
| 3 | CPM29 (GN) | 22 | CTRL MOD. - LEFT MIRROR UP | with door module |
| 4 | * | * | Not Used | |
| 5 | CRD17 (GY) | 20 | RELAY - HEATER MIRROR | |
| 5 | CRD13 (GN-VT) | 22 | CTRL MOD. - HEATER MIRROR LEFT | with door module |
| 6 | RPM05 (VT-GN) | 22 | CTRL MOD. - LEFT MIRROR RETURN | with door module |
| 6 | GD235 (BK-GY) | 20 | GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT | |
| 7 | * | * | Not Used | |
| 8 | GD235 (BK-GY) | 20 | GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT | |
| 8 | RRB06 (GY-VT) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER - | with door module |
| 9 | CRB06 (GN-WH) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER + | with door module |
| 9 | CRB04 (YE-GN) | 22 | SENSOR - BLINDSPOT WARNING LEFT HAND # WARNING ALERT | |
| 10 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-934 |

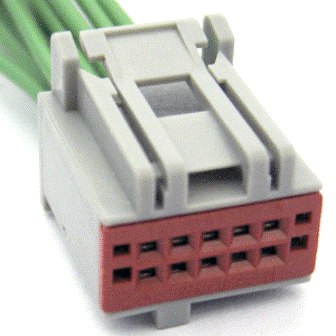

Service Part Number: 3U2Z-14S411-LSB Gauge: 18 Pin material: Silver Cavities: 10 Vehicle Uses Lamp - Headlamp Switch Module - Lighting Control Module - Reverse Park Aid (RPA) Module - Seat Memory Radio Switch - Headlamp Switch - Headlamp / Foglamp Switch - Multifunction Switch - Power Window - Driver Switch - Turn Signal |
