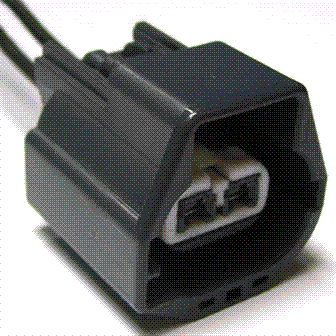

Connector End View (C518) - DRIVER DOOR WINDOW REGULATOR MOTOR
Connector:C518
Description
DRIVER DOOR WINDOW REGULATOR MOTOR
Color
Harness
14A584
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPW11 (BU-GY) | 12 | CTRL MOD. - WINDOW MOTOR DRIVER # SENSOR 2 | |
| 2 | CPW10 (YE-VT) | 12 | CTRL MOD. - WINDOW MOTOR DRIVER # SENSORS |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1336 |
Service Part Number: DU2Z-14S411-KA Gauge: 16 Pin material: Tin Cavities: 2 Vehicle Uses Motor - Fuel Filler Door Motor - Power Window - LH - Rear Motor - Power Window - RH - Rear |
| Pigtail Kit Part Number WPT-1496 |
Service Part Number: DU2Z-14S411-KB Gauge: 14 Pin material: Tin Cavities: 2 Vehicle Uses Glow Plug Motor - Fuel Filler Door Motor - Power Slider Motor - Power Window - LH - Front Motor - Power Window - LH - Rear Motor - Power Window - RH - Front Motor - Power Window - RH - Rear |
