Connector End View (C505) - FRONT DOOR LOCK SWITCH LH
Connector:C505
Description
FRONT DOOR LOCK SWITCH LH
Color
Harness
14A584
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VLN04 (VT-GY) | 20 | SWITCH - IP/SWITCH ILLUMINATION | |
| 2 | CPL42 (GY-YE) | 20 | SWITCH - TRIM DOOR LOCK (DRIVER) # LOCK | |
| 3 | GD235 (BK-GY) | 20 | GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT | |
| 4 | CPL43 (VT-OG) | 20 | SWITCH - TRIM DOOR LOCK (DRIVER) # UNLOCK | |
| 5 | CPL55 (BU) | 20 | CTRL MOD. - DOOR LOCK # FLASHER |

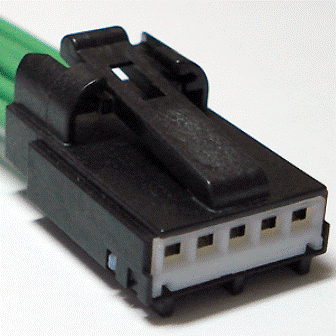

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-983 |
Service Part Number: 6U2Z-14S411-SB Gauge: 18 Pin material: Silver Cavities: 5 Vehicle Uses Module - Heads Up Display Switch - Overdrive Cancel Switch - Power Window - LH - Rear Switch - Power Window - Passenger (Front) |
