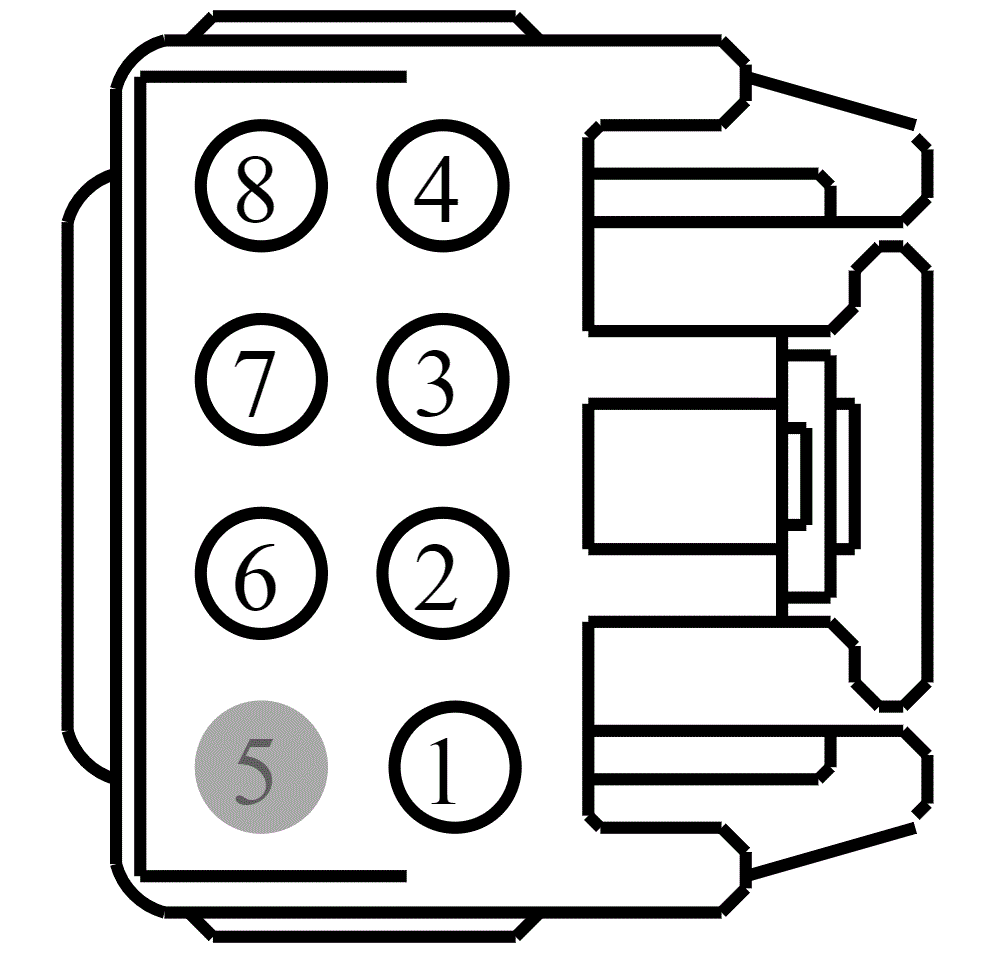

Connector End View (C504C) - DRIVER DOOR WINDOW CONTROL SWITCH
Connector:C504C
Description
DRIVER DOOR WINDOW CONTROL SWITCH
Color
GN
Harness
14A584
Base Part #
14540
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPW16 (BU-OG) | 12 | SWITCH - POWER WINDOW DRIVER # REAR LEFT UP | |
| 2 | CPW15 (YE) | 12 | SWITCH - POWER WINDOW DRIVER # REAR LEFT DOWN | |
| 3 | GD235 (BK-GY) | 12 | GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT | |
| 4 | SRB14 (BN-RD) | 12 | #N/A | |
| 5 | * | * | Not Used | |
| 6 | CPW17 (BN-GN) | 12 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT DOWN | |
| 7 | CPW18 (GY-VT) | 12 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT UP | |
| 8 | CPW14 (VT-WH) | 12 | CTRL MOD. - POWER WINDOW SWITCH REAR RIGHT RETURN |

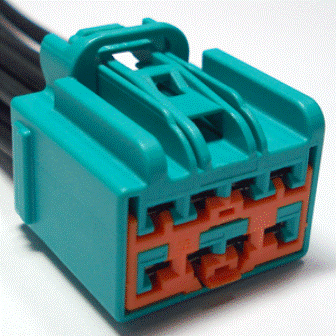

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1031 |
Service Part Number: 3U2Z-14S411-PPB Gauge: 10 12 Pin material: Tin & Silver Cavities: 8 Vehicle Uses Switch - Adjustable Pedal Switch - Convertable Top Switch - Door Lock (Cargo) Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Moon Roof/Sun Roof Switch - Power Window - Driver Switch - Power Window - LH - Rear Switch - Power Window - Passenger (Front) Switch - Power Window - RH - Rear Switch - Seat Lumbar Switch - Third Row Power Folding Seat |
