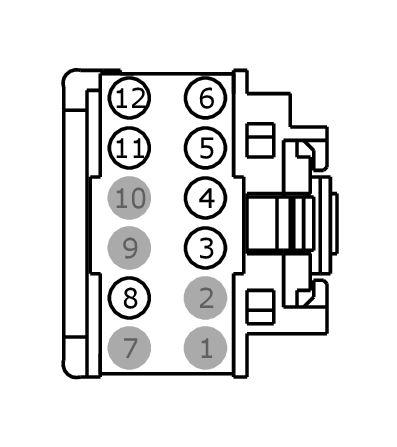

Connector End View (C504A) - DRIVER DOOR WINDOW CONTROL SWITCH
Connector:C504A
Description
DRIVER DOOR WINDOW CONTROL SWITCH
Color
Harness
14A584
Base Part #
14540
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | CPM24 (GY-YE) | 20 | CTRL MOD. - LEFT MIRROR COMMON GLASS ADJUSTMENT | |
| 4 | CPM25 (GY) | 20 | CTRL MOD. - RIGHT MIRROR COMMON GLASS ADJUSTMENT | |
| 5 | CPM16 (BN-BU) | 20 | CTRL MOD. - LEFT MIRROR LEFT | |
| 6 | CPM20 (BN-WH) | 20 | CTRL MOD. - RIGHT MIRROR LEFT | |
| 7 | * | * | Not Used | |
| 8 | CBB25 (WH-OG) | 20 | CTRL MOD. - POWER WINDOW SWITCH FRONT PASSENGER ILLUMINATION | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | CPM21 (YE-VT) | 20 | CTRL MOD. - RIGHT MIRROR UP | |
| 12 | CPM17 (BU-GN) | 20 | CTRL MOD. - LEFT MIRROR UP |

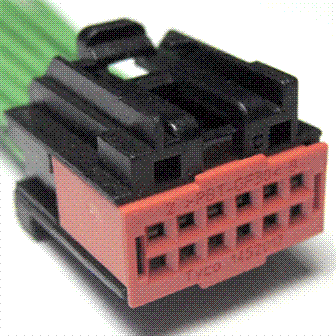

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1166 |
Service Part Number: BU2Z-14S411-UA Gauge: 18 Pin material: Silver Cavities: 12 Vehicle Uses Clockspring |
