Connector End View (C476) - REAR WINDOW WIPER MOTOR

Connector:C476

Description

REAR WINDOW WIPER MOTOR

Color

GY

Harness

14A583

Base Part #

part# N/A

Service Pigtail

See Below

GFDW96944Courtesy of FORD MOTOR COMPANY
Pin  Circuit  Gauge  Circuit Function  Qualifier
1 CBB42 (GN) 16 FUSE OR CIRCUIT BREAKER
2 CRW02 (GY-BU) 22 CTRL MOD. - REAR WIPER
3 GD351 (BK-GN) 16 GROUND - PILLAR D RIGHT

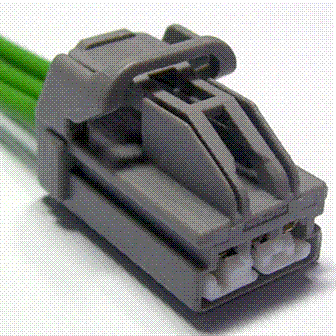

Available Pigtail Kits
Pigtail Kit Part Number

WPT-1147

GFDW18040Courtesy of FORD MOTOR COMPANY
Service Part Number:

3U2Z-14S411-BHAB

Gauge:

16

Pin material:

Silver

Cavities:

3

Vehicle Uses

Motor - Rear Window Wiper

Motor - Seat Recline

Refrigerator
