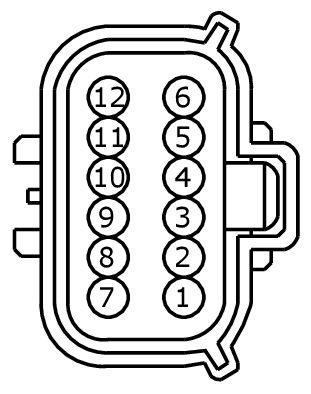

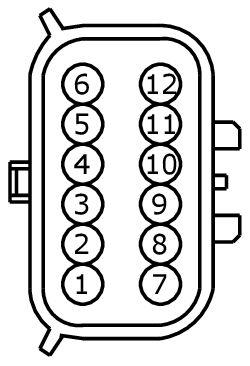

Connector End View (C432) - INLINE
InlineC432
Description
INLINE
Color
BK
Base Part #
Service Pigtail
See Below

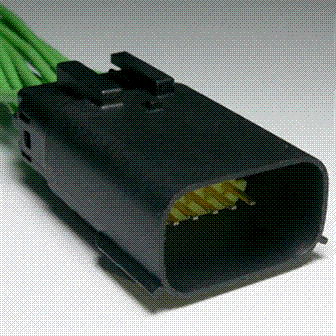

MALE
Harness 14014
| Pin | Circuit | Gauge | Qualifier |
| 1 | VMP17 (YE-OG) | 22 | 14014 |
| 2 | VMP16 (YE-GY) | 22 | 14014 |
| 3 | CAT06 (YE) | 14 | |
| 4 | CAT09 (GN) | 14 | |
| 5 | LMP07 (BU-WH) | 22 | 14014 |
| 6 | RMP07 (GN-WH) | 22 | 14014 |
| 7 | VMP15 (YE-GN) | 22 | 14014 |
| 8 | VMP14 (WH-OG) | 22 | 14014 |
| 9 | CAT11 (BN) | 14 | |
| 10 | GD351 (WH) | 14 | |
| 11 | VMP29 (GN-OG) | 22 | 14014 |
| 12 | VMP30 (BN) | 22 | 14014 |

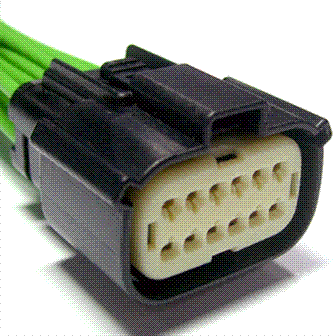

FEMALE
Harness 15K868
| Pin | Circuit | Gauge | Qualifier |
| 1 | VMP17 (YE-OG) | 20 | |
| 2 | VMP16 (YE-GY) | 20 | |
| 3 | CAT06 (YE) | 14 | |
| 4 | CAT09 (GN) | 14 | |
| 5 | LMP07 (BU-WH) | 20 | |
| 6 | RMP07 (GN-WH) | 20 | |
| 7 | VMP15 (YE-GN) | 20 | |
| 8 | VMP14 (WH-OG) | 20 | |
| 9 | CAT11 (BN) | 14 | |
| 10 | GD351 (WH) | 14 | |
| 11 | VMP29 (GN-OG) | 20 | |
| 12 | VMP30 (BN) | 20 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1485 |
Service Part Number: HU2Z-14S411-CA Gauge: 16 Pin material: Silver Cavities: 12 Vehicle Uses: Connector - Inline |
| Pigtail Kit Part Number WPT-1544 |
Service Part Number: AU2Z-14S411-AMB Gauge: 16 Pin material: Silver Cavities: 12 Vehicle Uses: Connector - Inline Lamp - Front Turn Lamp - Headlamp - High/Low Beam Mirror - Sideview / Heated Module - Battery Energy Control Module - Extended Power Module - Gear Shift Module - Glow Plug Module - Transmission Ranger Control Trailer Tow - Vehicle Side |
| Pigtail Kit Part Number WPT-1125 |
Service Part Number: AU2Z-14S411-AMA Gauge: 16 Pin material: Silver Cavities: 12 Vehicle Uses: Connector - Inline Mirror - Sideview |
