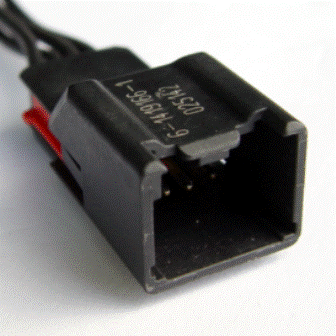

Connector End View (C422) - INLINE
InlineC422
Description
INLINE
Color
BK
Base Part #
Service Pigtail
See Below
MALE
Harness 14A583
| Pin | Circuit | Gauge | Qualifier |
| 1 | CLS04 (YE-VT) | 20 | |
| 2 | GD351 (BK-GN) | 20 | |
| 3 | * | * | |
| 4 | * | * |
FEMALE
Harness PIA
| Pin | Circuit | Gauge | Qualifier |
| 1 | CLS04 (*) | * | PIA |
| 2 | GD150 (*) | * | PIA |
| 3 | * | * | |
| 4 | * | * |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-394 |
Service Part Number: 3U2Z-14S411-KNA Gauge: 18 Pin material: Tin Cavities: 4 Vehicle Uses: Element - Heated Seat Lamp - License |
| Pigtail Kit Part Number WPT-1139 |
Service Part Number: 3U2Z-14S411-PRC Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses: Connector - Audio Input Lamp - CHMSL (Center High Mount Stop Lamp) Module - Anti-theft Module - Power Moonroof Sensor - Steering Wheel Position Switch - 4x4 Control Switch - Clutch Pedal Position Switch - Deck Lid / Lift Gate Ajar Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Lift Gate Glass Ajar Switch - Message Center Switch - Moon Roof/Sun Roof Transceiver - Passive Anti-Theft (PATS) |
