Connector End View (C421) - INLINE
InlineC421
Description
INLINE
Color
GY
Base Part #
Service Pigtail
See Below
MALE
Harness 14A583
| Pin | Circuit | Gauge | Qualifier |
| 1 | CBR29 (WH-VT) | 20 | |
| 2 | VMP35 (WH-BU) | 22 | |
| 3 | RMP31 (GN) | 20 | |
| 4 | VMP31 (BU) | 20 | |
| 5 | DMP31 (BARE) | 20 | |
| 6 | * | * | |
| 7 | CLS04 (YE-VT) | 20 | |
| 8 | GD351 (BK-GN) | 20 |
FEMALE
Harness PIA
| Pin | Circuit | Gauge | Qualifier |
| 1 | CMP10 (*) | * | PIA |
| 2 | VMP35 (*) | * | PIA |
| 3 | RMP31 (*) | * | PIA |
| 4 | VMP31 (*) | * | PIA |
| 5 | GD135 (*) | * | PIA |
| 6 | DMP31 (*) | * | PIA |
| 7 | CLS04 (*) | * | PIA |
| 8 | GD150(*) | * | PIA |
| Available Pigtail Kits | |

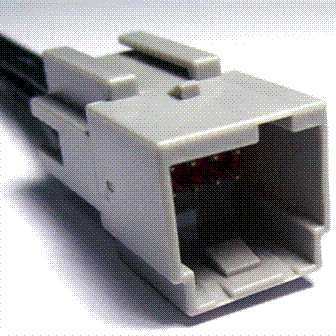

| Pigtail Kit Part Number WPT-1484 |
Service Part Number: GU2Z-14S411-SA Gauge: 20 Pin material: Tin (greased) Cavities: 8 Vehicle Uses: Module - Liftgate Switch - Power Mirror |
| Pigtail Kit Part Number WPT-998 |
Service Part Number: 3U2Z-14S411-DLB Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses: Radio Radio - Amplifier Switch - Fuel Filler Door Switch - Message Center Switch - Power Mirror Switch - Power Window - Driver Switch - Seat Lumbar Switch - Steering Column Tilt/Telescope Switch - Upfitter |
