Connector End View (C410) - INLINE
InlineC410
Description
INLINE
Color
NA
Base Part #
Service Pigtail
See Below

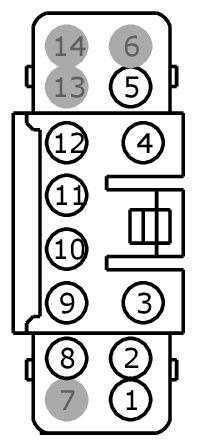

MALE
Harness 14014
| Pin | Circuit | Gauge | Qualifier |
| 1 | CLS17 (YE-GY) | 20 | |
| 2 | CLS45 (GN-BN) | 18 | |
| 3 | SBR25 (RD) | 10 | |
| 4 | GD351 (BK-GN) | 10 | |
| 5 | CBR29 (WH-VT) | 20 | |
| 6 | * | * | |
| 7 | * | * | |
| 8 | VMP35 (WH-BU) | 22 | |
| 9 | GD351 (BK-GN) | 10 | |
| 10 | CBB42 (GN) | 16 | |
| 11 | CRW02 (GY-BU) | 22 | |
| 12 | GD351 (BK-GN) | 14 | |
| 13 | * | * | |
| 14 | * | * |

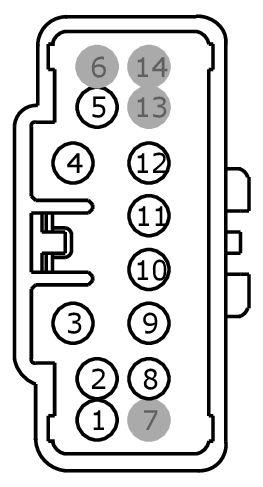

FEMALE
Harness 14D466
| Pin | Circuit | Gauge | Qualifier |
| 1 | CLS17 (YE-GY) | 20 | |
| 2 | CLS45 (GN-BN) | 18 | |
| 3 | SBR25 (RD) | 12 | |
| 4 | GD351 (BK-GN) | 10 | |
| 5 | CBR29 (WH-VT) | 20 | |
| 6 | * | * | |
| 7 | * | * | |
| 8 | VMP35 (WH-BU) | 22 | |
| 9 | GD351 (BK-GN) | 14 | |
| 10 | CBB42 (GN) | 16 | |
| 11 | CRW02 (GY-BU) | 20 | |
| 12 | GD351 (BK-GN) | 12 | |
| 13 | * | * | |
| 14 | * | * |

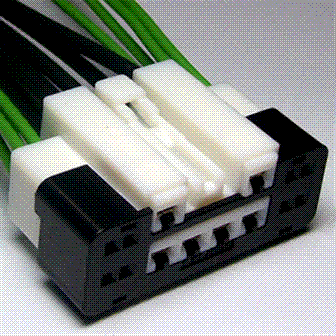

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1286 |
Service Part Number: CU2Z-14S411-APA Gauge: 14 20 Pin material: Tin & Silver Cavities: 14 Vehicle Uses: Connector - Inline Module - Wiper Control |
