Connector End View (C406) - INLINE
InlineC406
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

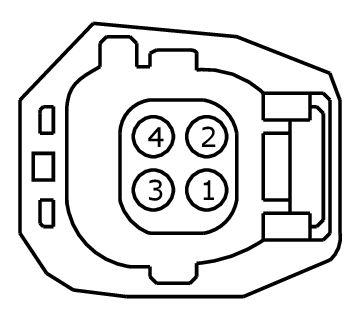

MALE
Harness 14014
| Pin | Circuit | Gauge | Qualifier |
| 1 | CCB18 (YE-GY) | 12 | |
| 2 | CCB19 (GN-BN) | 12 | |
| 3 | VCA06 (WH-OG) | 22 | 14014 |
| 4 | RCA20 (BN) | 22 | 14014 |

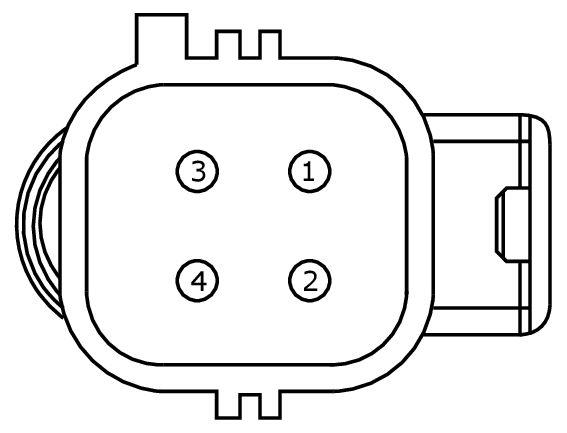

FEMALE
Harness 2C055
| Pin | Circuit | Gauge | Qualifier |
| 1 | CCB17 (BU-GN) | 12 | 4WD |
| 1 | CCB19 (GN-BN) | 12 | 2WD |
| 2 | CCB16 (WH-VT) | 12 | 4WD |
| 2 | CCB18 (YE-GY) | 12 | 2WD |
| 3 | VCA04 (BU-OG) | 20 | 4WD |
| 3 | VCA06 (WH-OG) | 20 | 2WD |
| 4 | RCA18 (BN-GN) | 20 | 4WD |
| 4 | RCA20 (BN) | 20 | 2WD |
