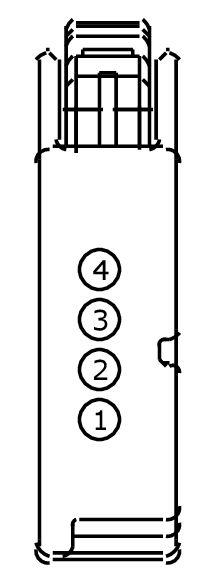

Connector End View (C359A) - HEATED SEAT MODULE, LEFT FRONT
Connector:C359A
Description
HEATED SEAT MODULE, LEFT FRONT
Color
Harness
14D231
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD903 (BK-WH) | 16 | GROUND - PASSENGER SEAT # SEAT SWITCH | |
| 2 | CHS29 (WH-BU) | 20 | SWITCH - SEAT HEATER FRONT DRIVER SIDE | |
| 3 | SBX06 (GY-RD) | 20 | POWER - SEAT # HEATED SEAT MODULE | |
| 4 | CBX01 (GN-RD) | 16 | POWER - SEAT # RUN/START |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1346 |
Service Part Number: DU2Z-14S411-MA Gauge: 14 16 Pin material: Tin Cavities: 4 Vehicle Uses Module - Heated Seat (driver) |
